iPhone 3GS batterij vervangen

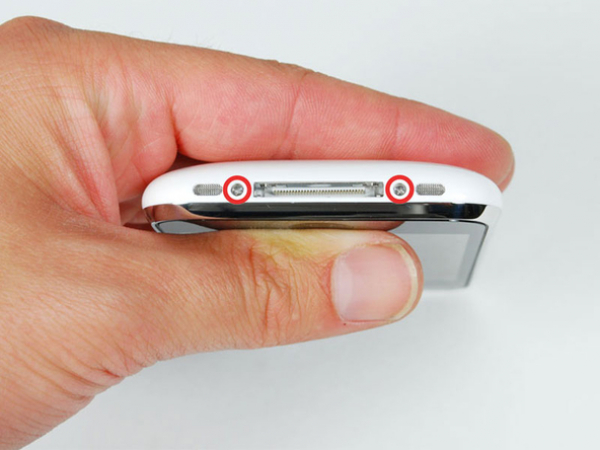

Verwijder de twee 3.7mm Phillips #00 schroeven van de dock-aansluiting onderaan de iPhone.

Verwijder de metalen handgreep van de zuignap. Het is makkelijker en veiliger om de basis van de zuignap vast te grijpen in plaats van de metalen handgreep.

Wees zeer voorzichtig bij het openen van de iPhone, zodat de kabels onder het scherm niet kapot gaan.

Er is een rubberen pakking tussen de zilveren frontplaat en zwart beeldscherm. Wat kracht is nodig in deze stap om iPhone beeldscherm te verwijderen. Het kan helpen om de zuignap heen en weer te schommelen om het scherm te verwijderen.

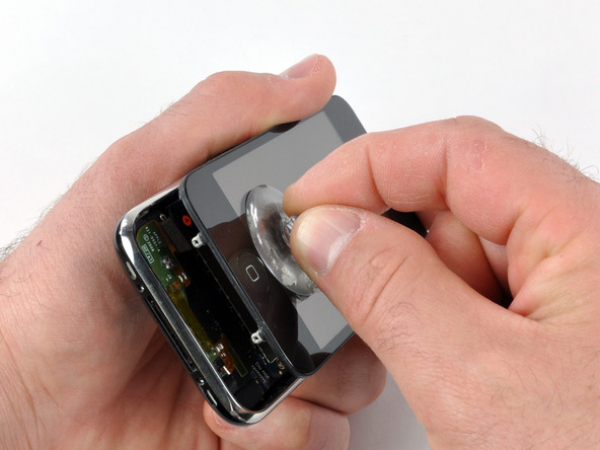

Gebruik een kleine zuignap in de buurt van de Home knop om voorzichtig het onderste gedeelte van het iPhone scherm omhoog te trekken.

Als het scherm te beschadigd is om de zuignap te hechten, kunt u ook een sterke kleefstof gebruiken zoals tape of plakband.

Het beeldscherm is nog steeds verbonden met de iPhone door meerdere kabels, dus probeer het voorzichtig te verwijderen.

Draai het beeldscherm omhoog tot het in een hoek van ongeveer 45 graden zit.

Houd het scherm vast met één hand, en gebruik uw andere hand en een spudger om de zwarte lintkabel met het opschrift "1" los te maken. (Kabel 1 is voor het scherm).

Wees voorzichtig om de spudger van links in te voegen, zoals getoond in de afbeelding (ONDER HET LINT). Als u probeert het lint van rechts los te wrikken, kunt u de lint connector beschadigen en dan moet u het display vervangen!

Alle aansluitingen behalve de lint connector vermeld in stap 6 worden omhoog losgemaakt.

Draai het scherm omhoog totdat dit ongeveer verticaal staat. Dit zal het gemakkelijker maken om de overige kabels los te maken.

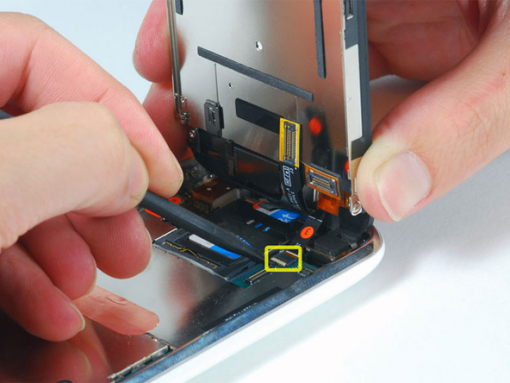

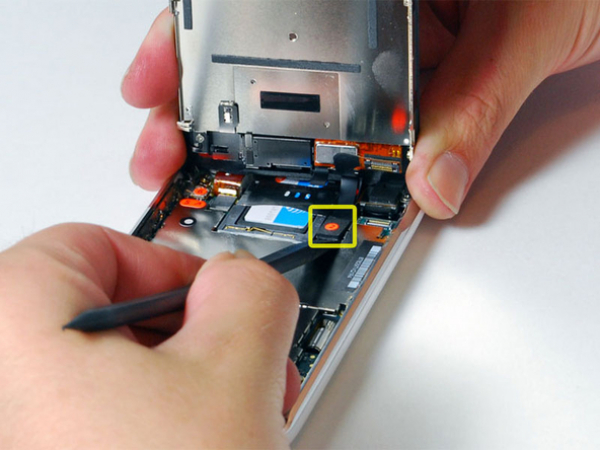

Gebruik een spudger om de zwarte lintkabel met het opschrift "2" los te maken. (Kabel 2 is voor de capacitieve touchscreen).

Let op: Op een aantal niet-Amerikaanse (Chinese, Europese) versies van de 3G zit er geen plastic lipje. In dit geval schuif de lintkabel naar het scherm toe, totdat deze is verwijderd. Wanneer u deze monteert, druk op het lint om het terug te plaatsen in het lint "aansluiting."

Sommige iPhones hebben de kleuren van de connector omgedraaid (zwart plastic lipje, witte connector) voor aansluiting "3". Zorg ervoor dat het lipje goed omhoog kantelt, anders kan de connector beschadigd worden.

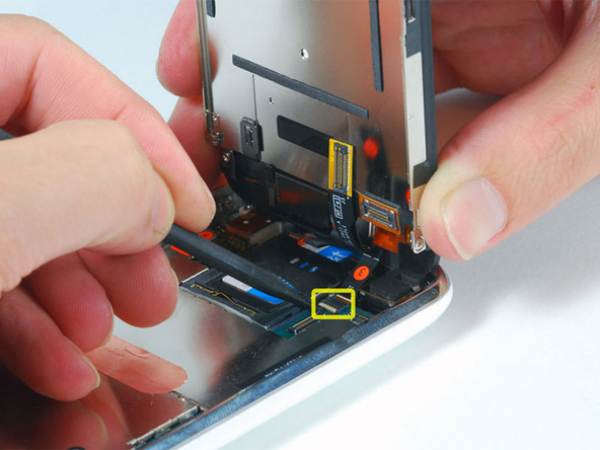

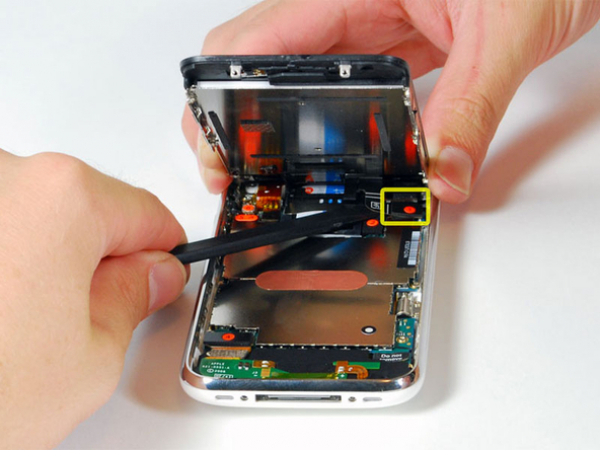

Gebruik een spudger om het witte plastic lipje dat de lintkabel "3" op zijn plaats houdt, omhoog te kantelen. Het witte lipje zal 90 graden draaien en de lintkabel loslaten.

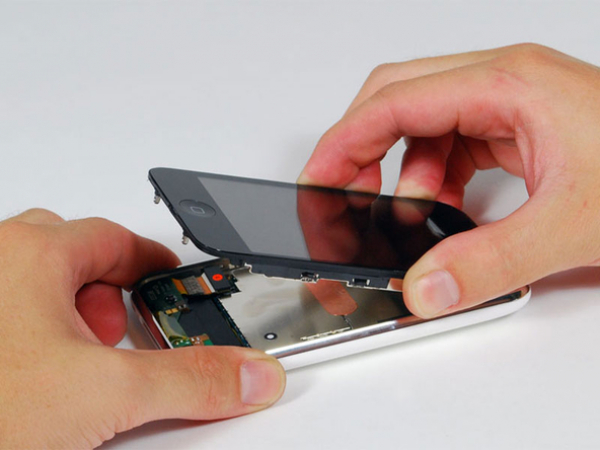

Schuif de zwarte lintkabel voorzichtig uit de connector, en verwijder het beeldscherm van de iPhone.

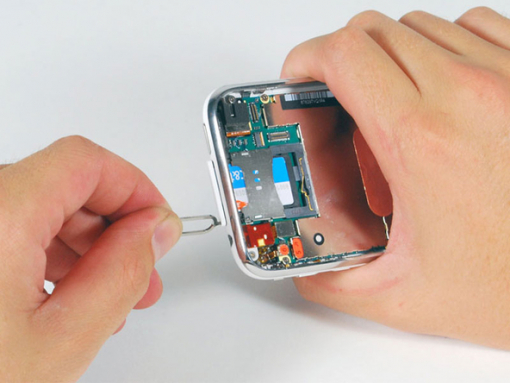

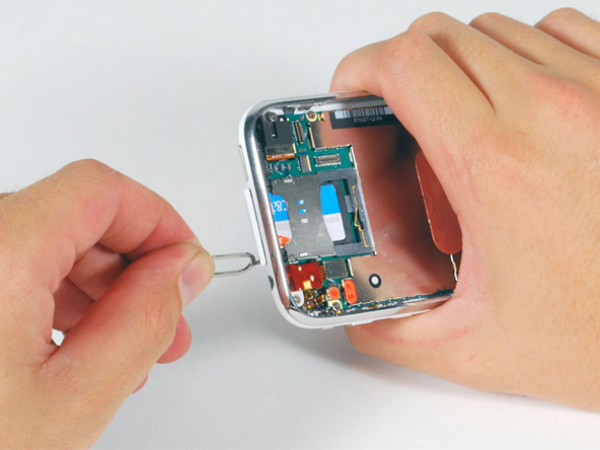

Plaats uw Apple iPhone 3G, 3GS, iPhone 4, 4S, iPad, iPad 2 SIM Kaart Pin of een paperclip in het gaatje naast de koptelefoonaansluiting.

Druk op het gereedschap totdat de simkaarthouder naar buiten komt.

Pak de simkaarthouder en schuif deze uit de iPhone.

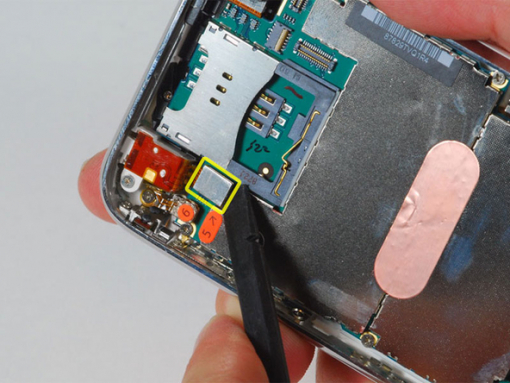

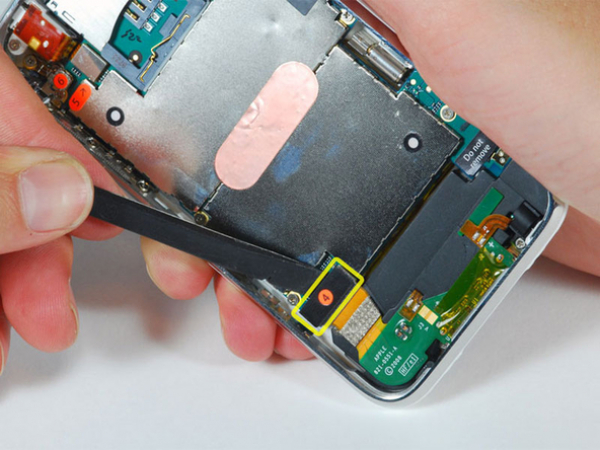

Gebruik een spudger om de lintkabel met het opschrift "4" los te maken.

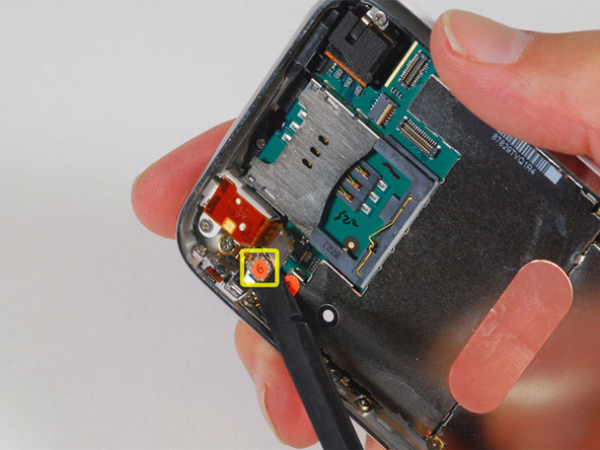

Gebruik een spudger om de lintkabel met het opschrift "5" los te maken.

Gebruik een spudger om de lintkabel met het opschrift "6" los te maken.

Als u een iPhone 3GS hebt, ziet u de tweede foto en gebruikt u een spudger om de lintkabel met het opschrift "7" los te maken.

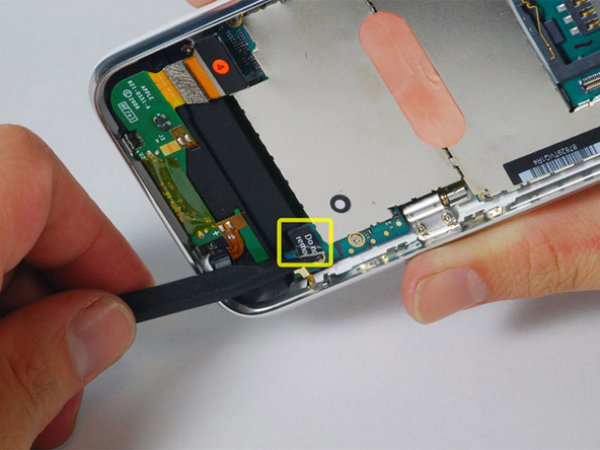

Trek voorzichtig de kleine sticker omhoog met het opschrift "Do not remove".

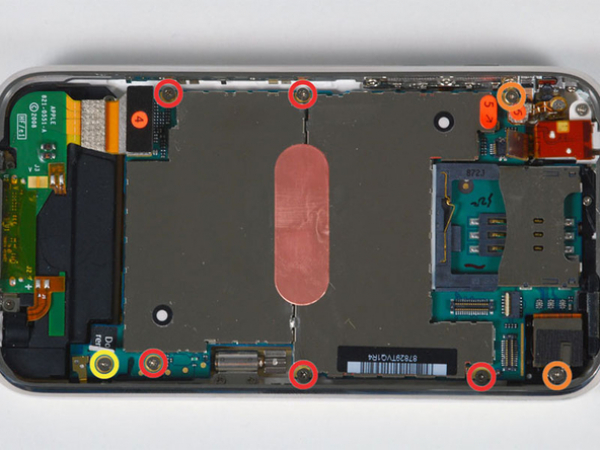

Verwijder de volgende 8 schroeven:

Vijf 2.3 mm Phillips # 00 schroeven met gedeeltelijke schroefdraad waarmee het logic board aan de achterkant vast zit.

Twee 2.3 mm Phillips # 00 schroeven met volledige schroefdraad waarmee het logic board en de camera vast zitten.

Eén 2.9 mm Phillips # 00 schroef onder de "Do not remove" sticker.

Noot voor de montage:

De schroef die naast de camera zit (rechts onderaan oranje gemarkeerde schroef) heeft ook een metalen strip die de camera op zijn plaats houdt.

Vergeet niet om deze strip terug te plaatsen voordat u de 2,3 mm Phillips #00 schroeven met volledige draad naast de camera invoegt.

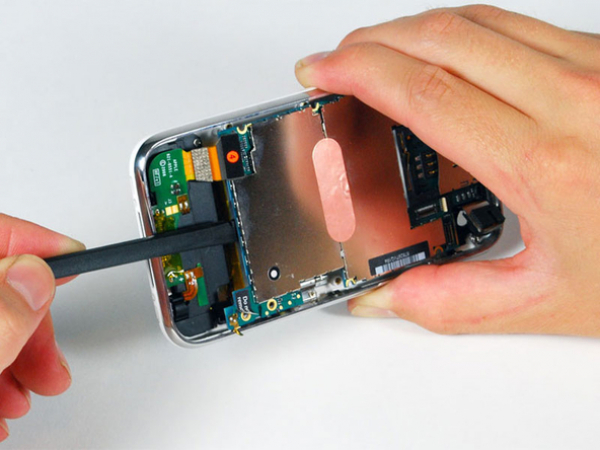

Gebruik een spudger om voorzichtig de camera omhoog los te wrikken uit de behuizing van de achterkant.

De camera kan nog niet helemaal worden verwijderd, omdat hij nog steeds verbonden is met de onderkant van het logic board.

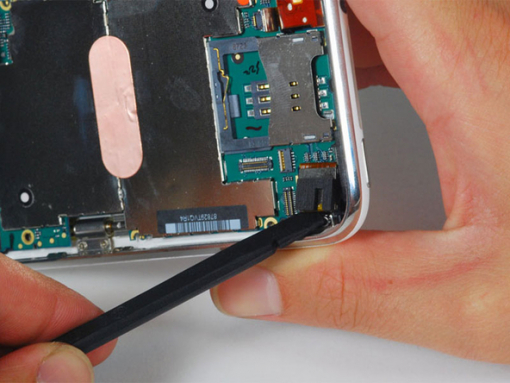

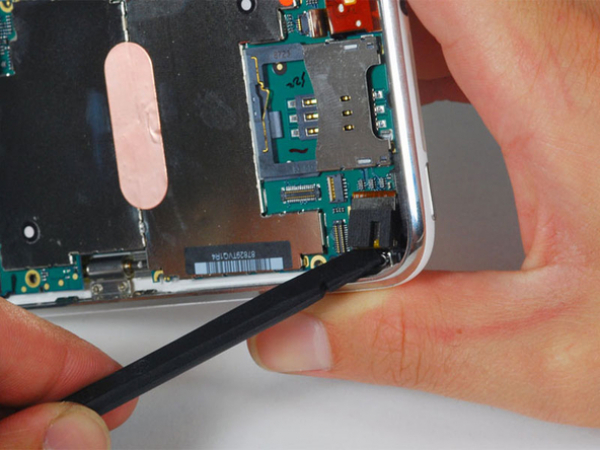

Gebruik een spudger om voorzichtig het einde van het logic board los te wrikken, dat het dichtst bij de dock aansluiting zit.

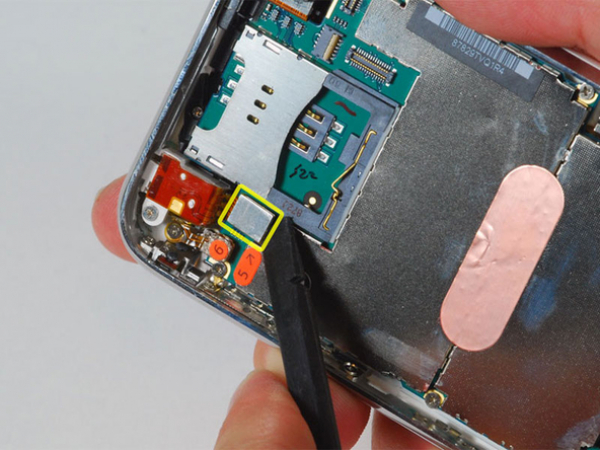

Er is een klein gouden strip voor de aarde op het logic board naast de 'Do not remove' sticker. Wees zeer voorzichtig dat het niet blijft haken aan de kant van de behuizing bij het loswrikken van het logic board, het breekt gemakkelijk. Als u het signaal problemen heeft na het verwijderen van het logic board, check dit lipje.

Indien het logic noard niet kan loswrikken, zorg ervoor dat alle schroeven waarmee het logic board vast zit zijn verwijderd.

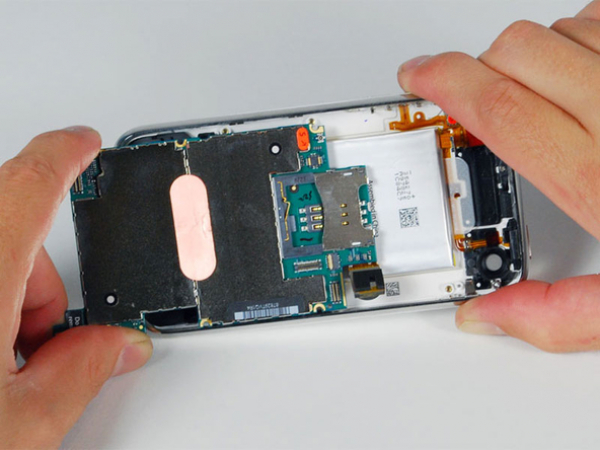

Schuif het logic board richting de dock connector en uit de iPhone.

Bij het vervangen van het logic board na het installeren van de batterij, sluit de camera aan het logic board voordat u deze in de behuizing invoegt. Zorg er dan voor om het bovenste gedeelte van het logic board (waar de simkaarthouder is) in zijn plaats te zetten voor de rest van het logic board. Dit is belangrijk, omdat soms de SIM kaartsleuf niet kan uitlijnen. Zodra het bovenste gedeelte op zijn plaats is, kan het onderste gedeelte worden ingevoegd op zijn plaats. U weet het logic board correct is geïnstalleerd wanneer de simkaarthouder is uitgelijnd met de opening in de iPhone case en de cameramodule netjes op zijn plaats zit.

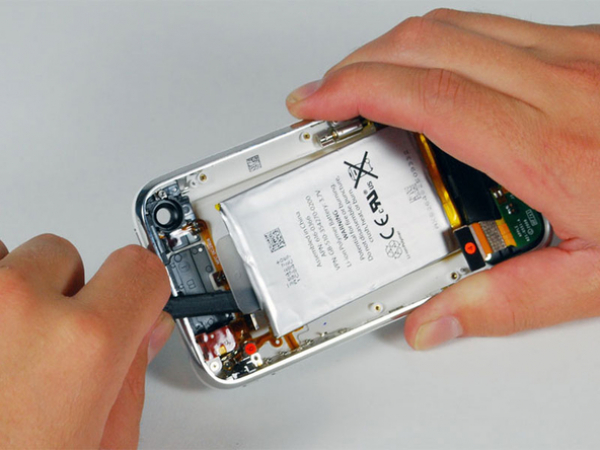

Gebruik een spudger om de batterij los te wrikken van de achterkant. De batterij is bevestigd met een zelfklevende strip rond de omtrek van de batterij. Om te voorkomen dat de batterij buigt tijdens het verwijderen, raden wij aan om niet alleen het plastic lipje te gebruiken. * Opmerking: het verwijderen van de batterij is NIET noodzakelijk voor het vervangen van de GPS antenne. Het geeft alleen meer ruimte om de hoofdtelefoon te verwijderen (die ook niet nodig om helemaal te verwijderen).

De iPhone batterij wordt aan de achterkant met een zachte lijm bevestigd. Deze lijm komt meestal op de accu. Als uw vervangende batterij al een zelfklevende achterkant bevat, bent u helemaal klaar. Als uw vervangende batterij geen zelfklevende achterzijde heeft, moet u de lijm overbrengen van uw oude batterij naar de nieuwe.

U kunt een haardroger of warmtepistool op de laagste stand gebruiken om de achterkant van de case te verwarmen. Dit zal helpen de lijmverbinding los te maken voordat u de spudger gebruikt om de batterij te verwijderen van de case.
