iPhone 4 Speaker behuizing montage

Uw iPhone 4 achterkant kan beschikken over twee #000 Phillips schroeven of 5-punts "Pentalobe" schroeven van Apple (tweede afbeelding). Controleer welke schroeven u hebt, en zorg ervoor dat u ook de juiste schroevendraaier hebt om ze te verwijderen.

Verwijder de twee 3,6 mm Pentalobe schroeven of #000 Phillips schroeven naast de dock aansluiting.

Tijdens montage, raden wij u aan de 5-punts schroeven te vervangen door gelijkwaardige Phillips schroeven. Bij ons vindt u zowel het gereedschap als de schroven die nodig zijn om de Pentalobe schroeven met Phillips schroeven te vervangen.

Duw de achterkant van de iPhone naar boven toe.

De achterkant zal ongeveer 2 mm schuiven.

Knijp de achterkant met uw vingers en trek deze van de iPhone.

Verwijder de 2.5mm Phillips schroef waarmee de batterij connector aan het logic board vast zit.

Sommige apparaten hebben twee schroeven, een van die het contactvlak vasthoudt, dat boven de schroef zit, in rood aangegeven op de foto.

Gebruik onze Universele Mobiele Telefoon Openen Gereedschap om de batterij connector los te wrikken bij de uiteinden onder- en bovenaan de iPhone.

Wees erg voorzichtig om alleen maar de zilveren batterij connector los te wrikken en niet de zwarte connector op het logic board. Als u de connector op het logic board loswrikt, kunt u de connector breken.

Wrik niet los tegen de contactklem

Verwijder de contactklem van de iPhone

Gebruik het doorzichtige plastic trekbandje om de batterij voorzichtig van de iPhone te halen

Wees voorzichtig bij het verwijderen van de batterij met het plastic trekbandje. Op sommige apparaten maakt Apple gebruik van een overmatige hoeveelheid lijm, waardoor het vrijwel onmogelijk is om om de batterij te verwijderen op deze manier (het trekbandje kan eventueel scheuren als gevolg van buitensporig geweld).

Voor batterijen die vastgelijmd zijn, kunt u de iPod openingstool gebruiken om u te helpen (wees erg voorzichtig wanneer u dat doet).

Misschien vindt u het gemakkelijker om de batterij los te wrikken uit de rechterkant omdat er geen lijm gebruikt wordt aan deze kant.

Verwijder de batterij.

Vóór het aansluiten van de batterij aansluiting, zorg ervoor dat het drukcontact (aangegeven in rood) goed naast de batterij connector is geplaatst.

Vóór montage, moet u alle metaal-op-metaal contactpunten reinigen op het drukcontact evenals de contactpunt op de achterkant met een ontvetter zoals Windex (96% ethanol alcohol werkt ook goed, maar zorg ervoor dat contacten droog zijn wanneer u klaar bent). De olie op uw vingers heeft het potentieel om problemen met draadloze interferentie te creëren.

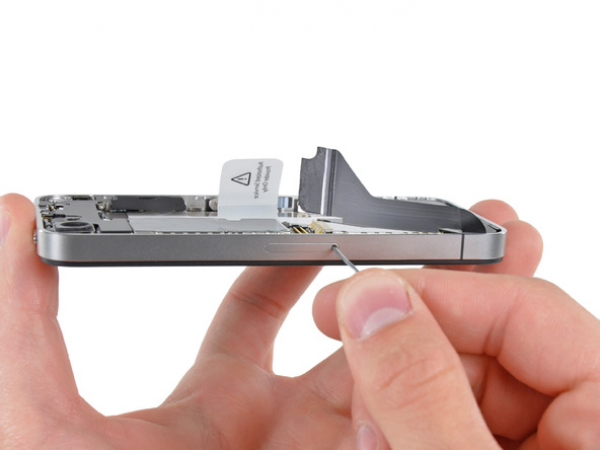

Gebruik een simkaart eject tool of een paperclip om de simkaart en de houder uit te werpen.

Dit kan een aanzienlijke hoeveelheid kracht nodig hebben.

Verwijder de simkaart en de simkaart houder.

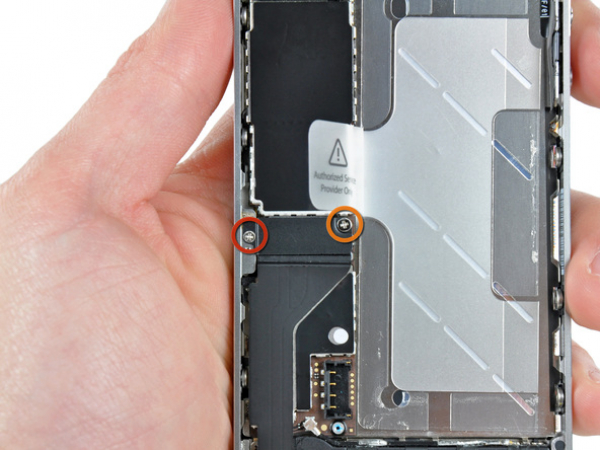

Verwijder de volgende twee schroeven:

Eén 1,2 mm Phillips

Eén 1,6 mm Phillips

Verwijder het dunne stalen afdekplaatje van de iPhone

Vóór montage moet u alle metaal-op-metaal contactpunten op het afdekplaatje reinigen met een ontvetter zoals Windex. De olie op uw vingers heeft het potentieel om problemen met draadloze interferentie te creëren.

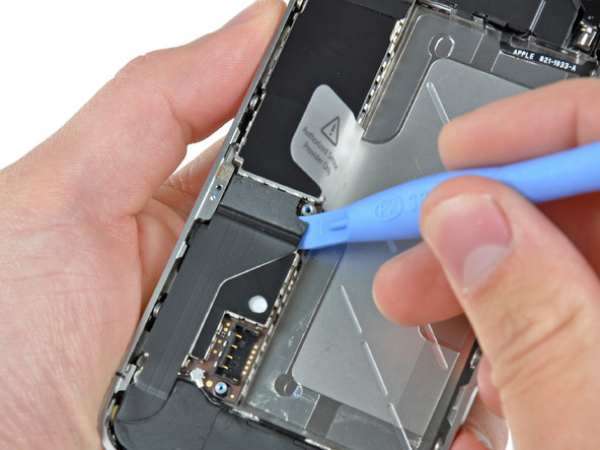

Gebruik onze Universele Mobiele Telefoon Openen Gereedschap om de dock connector kabel los te wrikken van het logic board aan de beide korte uiteinden van de connector.

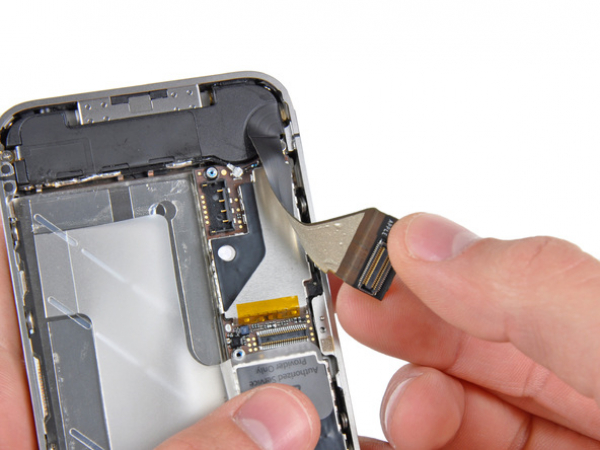

Trek de dock connector lintkabel zorgvuldig los van het logic bord en de onderste luidsprekerkast.

Gebruik niet te veel kracht om de de dock connector lintkabel los te trekken van het logic board. Hierdoor kan de kabel scheuren.

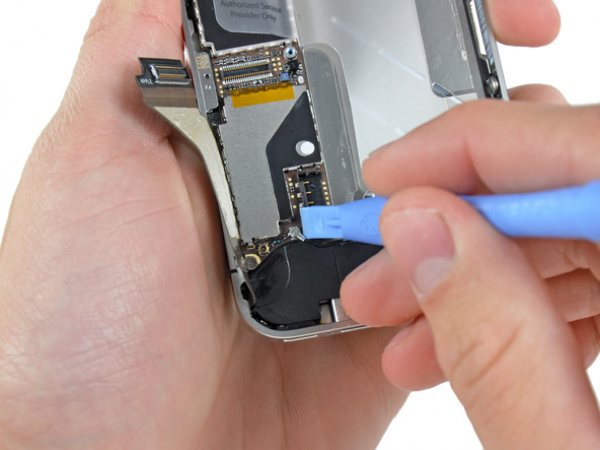

Gebruik onze Universele Mobiele Telefoon Openen Gereedschap om de onderste antenne connector los te wrikken van de aansluiting op het logic board.

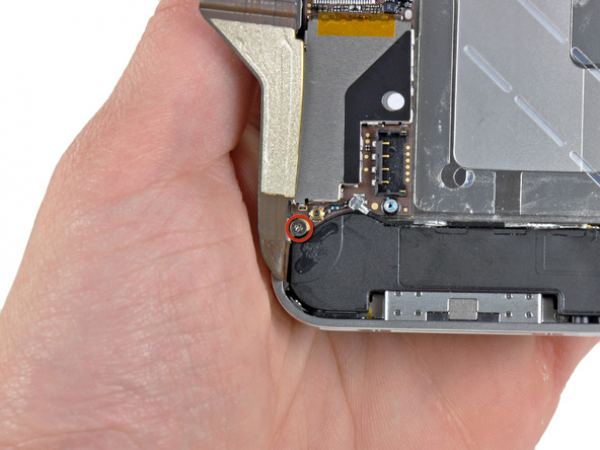

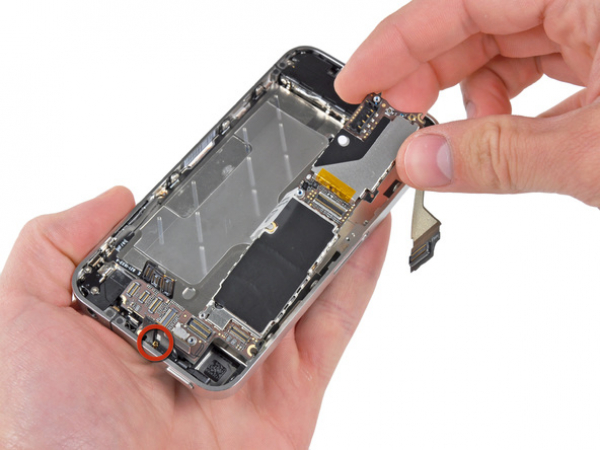

Verwijder het 1.9 mm Phillips schroefje waarmee de onderkant van het logic board aan de binnenste behuizing vast zit.

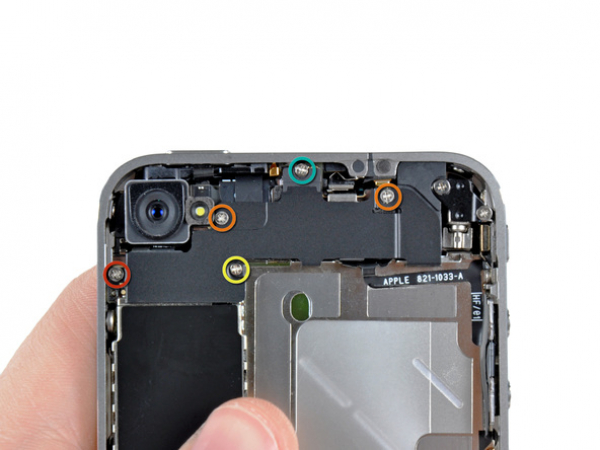

Verwijder de volgende vijf schroeven waarmee de Wi-Fi antenne aan het logic board vast zit:

Eén 2.3 mm Phillips

Twee 1,6 mm Phillips

Eén 1.4 mm Phillips

Eén 4.8 mm Phillips

Bij het opnieuw monteren begin met het vervangen van de 4,8 mm Philips schroef, dan de 2,3 mm. Dit is om de verwarring te vermijden en de LCD en digitizer nutteloos te maken.

Zorg er ook voor dat u de lange 4,8 mm Philips correct terugzet bij het opnieuw monteren. Dit is de basis voor de WiFi antenne en is vaak de boosdoener als u de slechte Wi-Fi ontvangst hebt na montage.

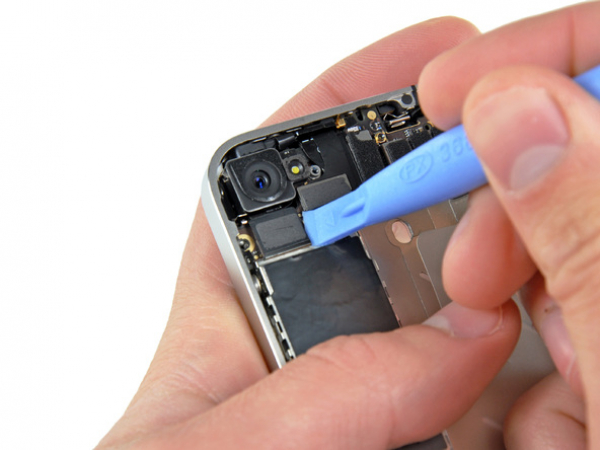

Gebruik onze Universele Mobiele Telefoon Openen Gereedschap om de bovenste rand van de Wi-Fi antenne op te lichten van het logic board.

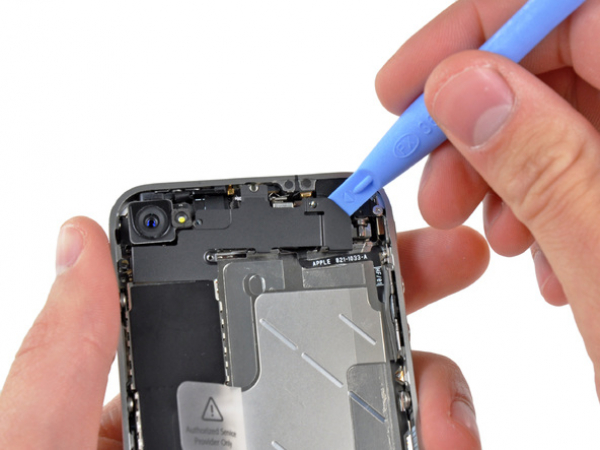

Gebruik een spudger om de Wi-Fi clips los te maken van het binnenste frame.

Verwijder de Wi-Fi antenne van de iPhone. Zorg ervoor dat u de metalen clips aan de bovenkant van de cover niet verliest waar de 4,8 mm schroef is gehecht, of de 4,8 mm schroef. Dat is de voornaamste reden voor slechte Wi-Fi prestaties na de montage.

Vóór montage, moet u alle metaal-op-metaal contactpunten reinigen op de cover connector met een ontvetter zoals Windex. De olie op uw vingers heeft het potentieel om problemen met draadloze interferentie te creëren. Raak de connectors niet zelf schoon te maken met Windex. U moet de connectors zelf niet reinigen met Windex.

Gebruik onze Universele Mobiele Telefoon Openen Gereedschap om de achter camera connector voorzichtig los te maken omhoog van de aansluiting aan het logic board.

Verwijder de achter camera.

Verwijder de kleine ronde witte sticker (garantie sticker en water indicator) die voor de schroef zit naast het lipje van de accu.

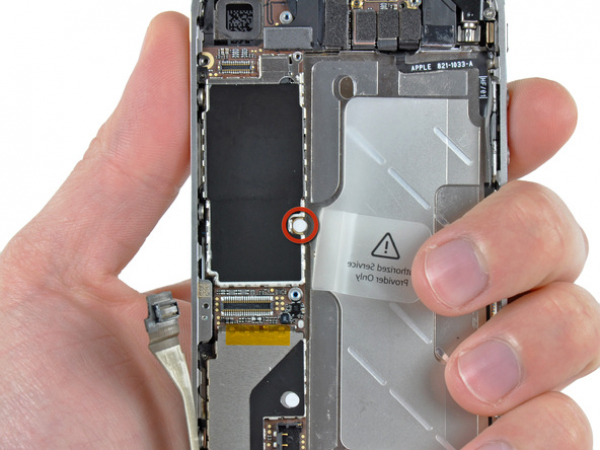

Verwijder de 2,4 mm Phillips schroef die onder deze sticker zit.

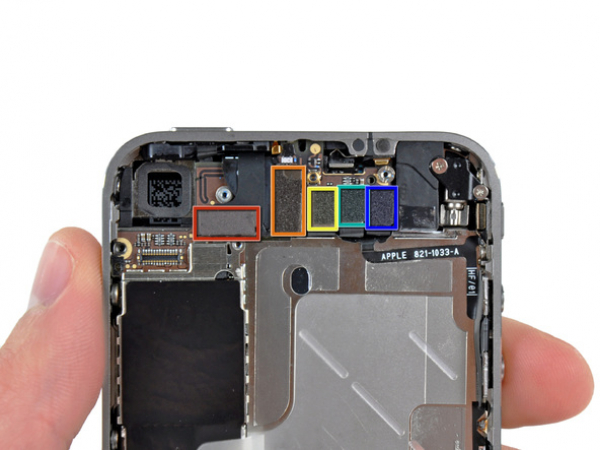

Gebruik de rand van een plastic openingstool om deze connectors voorzichtig los te maken van hun aansluitingen op het logic board:

Digitizer kabel (van beneden losmaken)

LCD kabel (van beneden losmaken)

Hoofdtelefoonaansluiting / volumeknop kabel (van boven losmaken)

Top Microfoon / Sleep knop kabel (van boven losmaken)

Frontcamera kabel (van boven losmaken)

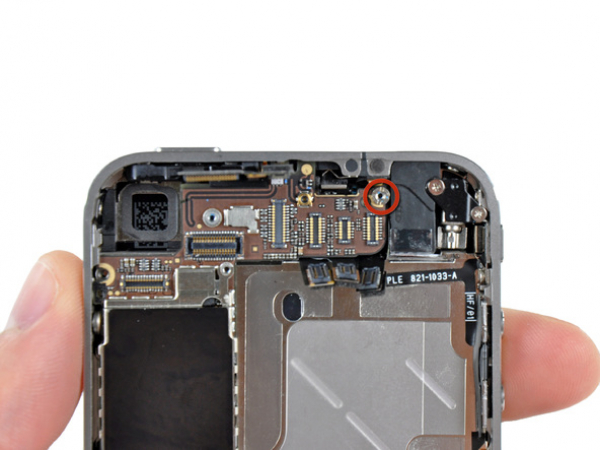

Gebruik een kleine platte schroevendraaier om de 4,8 mm schroef naast de hoofdtelefoonaansluiting te verwijderen.

Bij het monteren van het apparaat, stelt dit schroefje de hoogte van het Wi-Fi schild verwijderd in stap 13. Als niet naar beneden gedraaid, zal het schild boven het vlak van het frame zitten en de achterkant zal niet goed schuiven in stap 2. Het schild moet gelijk zijn met de koptelefoonaansluiting.

Bij het monteren van het logic board, zorg ervoor dat de rand onder het ronde schroefje zit, anders zullen de schroeven niet passen.

Bij het monteren zorg ervoor dat de kleine rubber spacer aan de bovenkant van het logic board vast zit. Zonder dit deel kan het logic board de lintkabels omheen beschadigen.

Verwijder voorzichtig de het logic board van de iPhone en let op dat er geen kabels vast komen te zitten.

Wees voorzichtig dat de kleine gouden tand (rood gemarkeerd, naast de bovenkant) niet beschadigd raakt, want het is erg kwetsbaar.

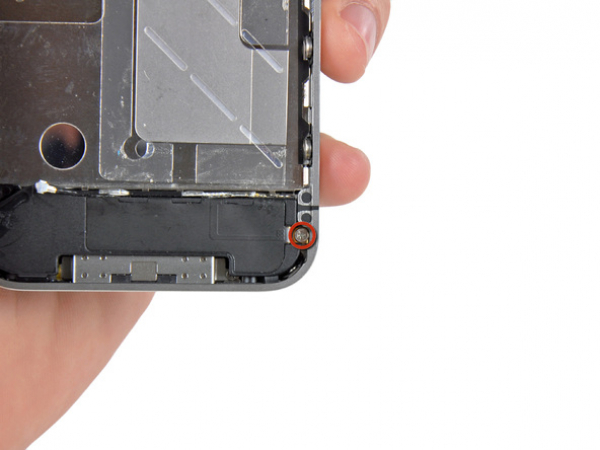

Verwijder de 2.4 mm Phillips schroef waarmee de speaker behuizing vast zit aan de zijkant van het binnenste frame.

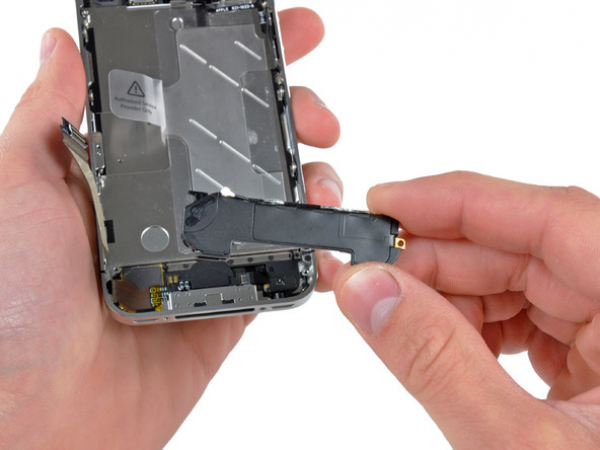

Verwijder de speaker behuizing van de iPhone.

Voordat u de behuizing van de speaker weer vast maakt aan het binnenste frame, zorg ervoor dat de 4 kleine EMI gedeeltes onder het lipje van het LCD scherm liggen.

Vóór montage, moet u alle metaal-op-metaal contactpunten tussen de EMI gedeeltjes en het binnenste frame evenals de koperen schroef bevestigingspunt reinigen met een ontvetter zoals Windex. De olie op uw vingers heeft het potentieel om problemen met draadloze interferentie te creëren.
