iPhone 4S front camera vervangen

Voordat u de iPhone uit elkaar haalt, zorg ervoor dat het uitgeschakeld is.

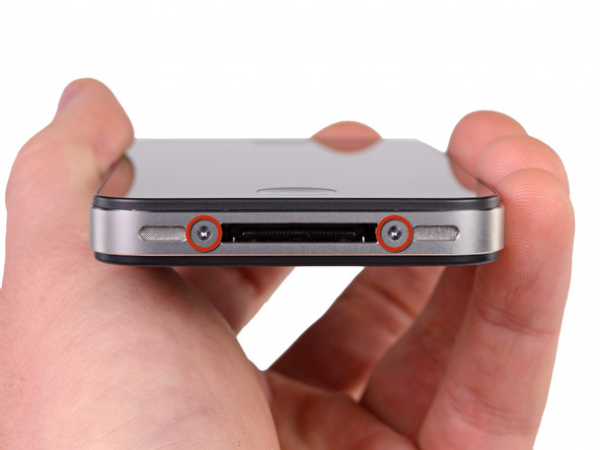

Verwijder de twee 3,6 mm Pentalobe schroeven naast de dock aansluiting.

Tijdens montage, raden wij u aan de 5-punts schroeven te vervangen door gelijkwaardige Phillips schroeven. Bij ons vindt u zowel het gereedschap als de schroven die nodig zijn om de Pentalobe schroeven met Phillips schroeven te vervangen.

De 5-punts schroevendraaier mag slechts éénmaal worden gebruikt, omdat het de schroeven kan beschadigen.

Duw de achterkant van de iPhone naar boven toe.

De achterkant zal ongeveer 2 mm schuiven.

Trek de achterkant uit de iPhone, en wees voorzichtig om de plastic klemhaakjes aan de achterzijde niet te beschadigen.

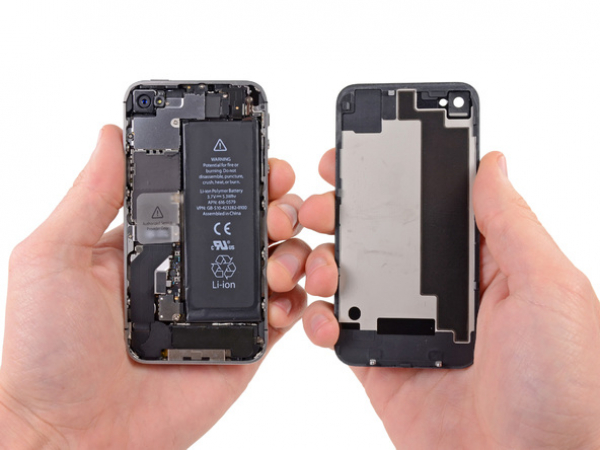

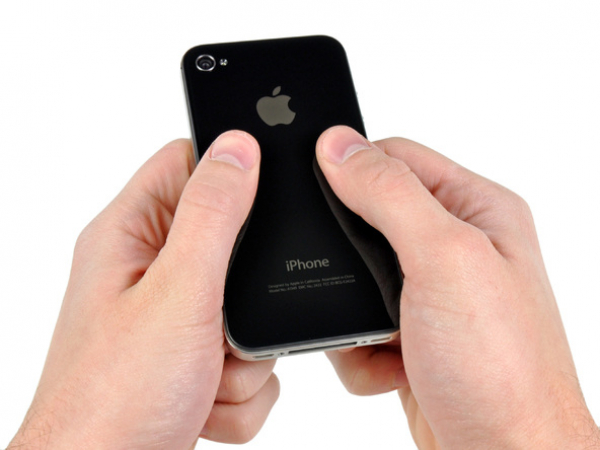

Verwijder de achterkant van de iPhone.

Verwijder de volgende schroeven waarmee de batterij connector aan het logic board vast zit:

Een 1,7 mm Phillips schroef

Een 1,5 mm Phillips schroef

Gebruik een plastic openingstool om het drukcontact onder de batterij aansluiting vandaan te halen.

Bij het opnieuw installeren van het drukcontact, zorg ervoor om deze te reinigen met een ontvetter zoals Windex of isopropylalcohol. De olie op uw vingers heeft het potentieel om draadloze interferentie te creëren.

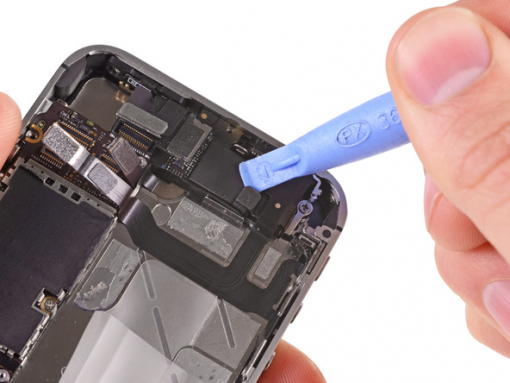

Gebruik de rand van de plastic openingstool om voorzichtig de batterij connector los te wrikken uit de aansluiting op het logic bord.

Wees erg voorzichtig om alleen maar de batterij aansluiting los te wrikken op en niet de connector op het logic board. Als je de connector op het logic board loswrikt, kunt u de connector breken.

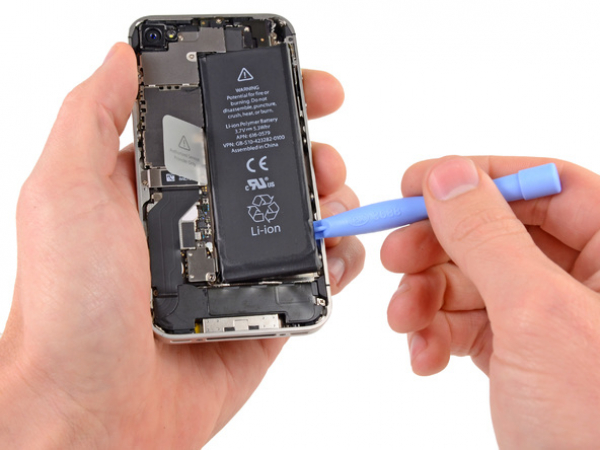

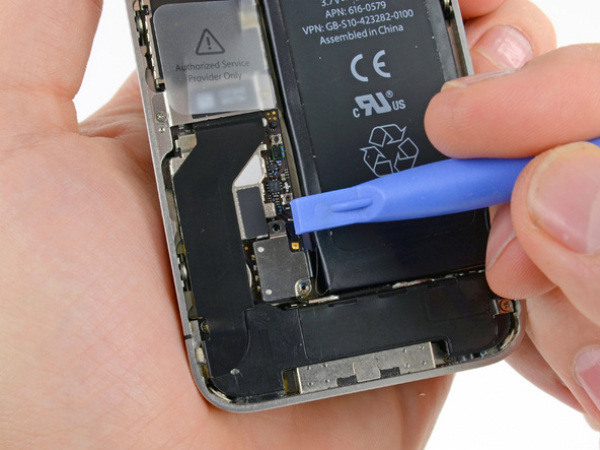

Plaats de rand van de plastic openingstool tussen de batterij en de behuizing vlakbij de linkeronderhoek van de iPhone.

Voer de plastic openingstool langs de rechterrand van de batterij en loswrikt op verschillende punten om deze volledig te scheiden van de lijm waarmee de batterij aan de behuizing vast zit.

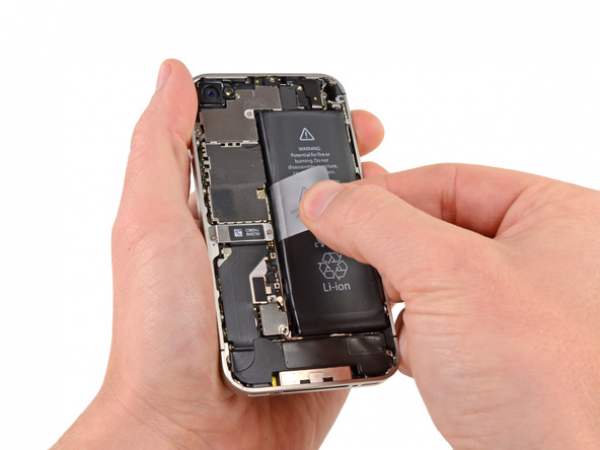

Gebruik het blootgestelde doorzichtige plastic lipje om de batterij uit de lijm op te tillen waarmee de de batterij aan de iPhone vast zit.

Verwijder de batterij.

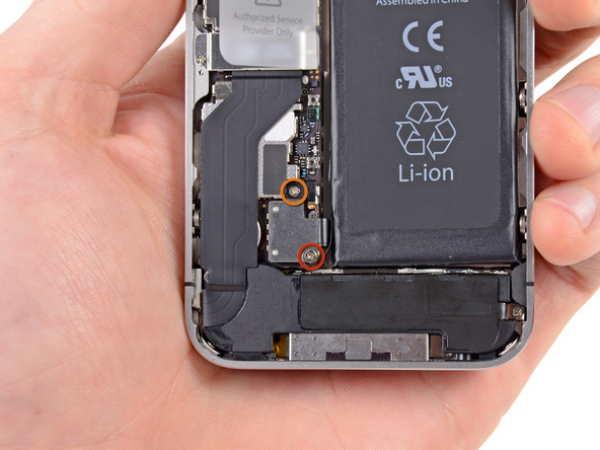

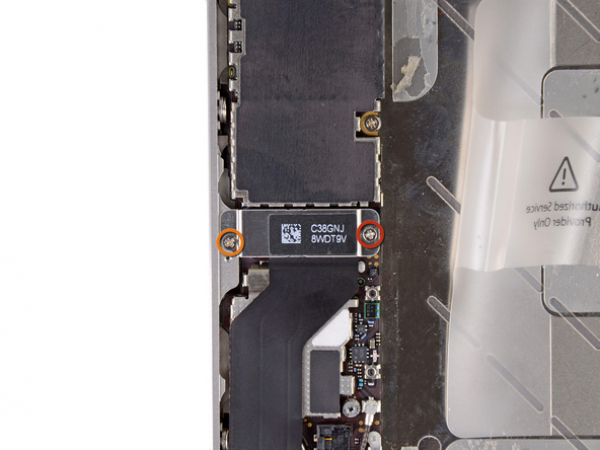

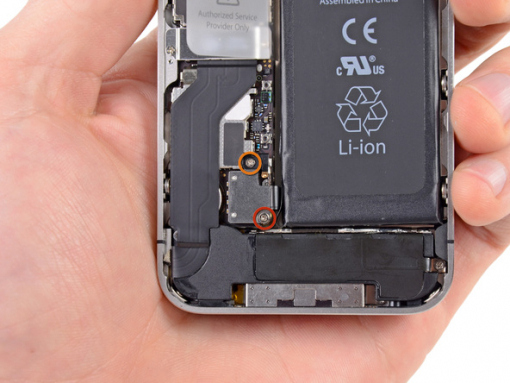

Verwijder de volgende schroeven waarmee het beschermkapje van de dock connector kabel op het logic board vast zit:

Een 1.5 mm Phillips schroef

Een 1.2 mm Phillips schroef

Verwijder het metalen beschermkapje van de dock connector kabel.

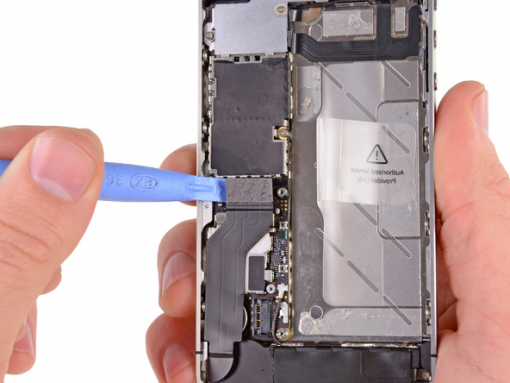

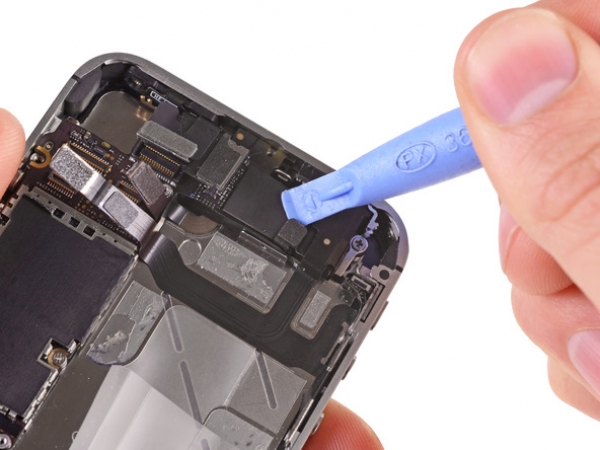

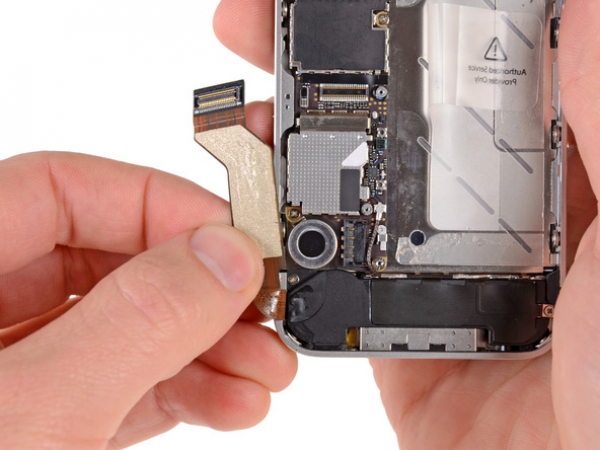

Gebruik de rand van een plastic openingstool om de dock kabel los te wrikken uit de aansluiting op het logic board.

Trek de dock connector kabel van de lijm waarmee hij aan het logic board en de zijkant van de luidspreker behuizing vast zit.

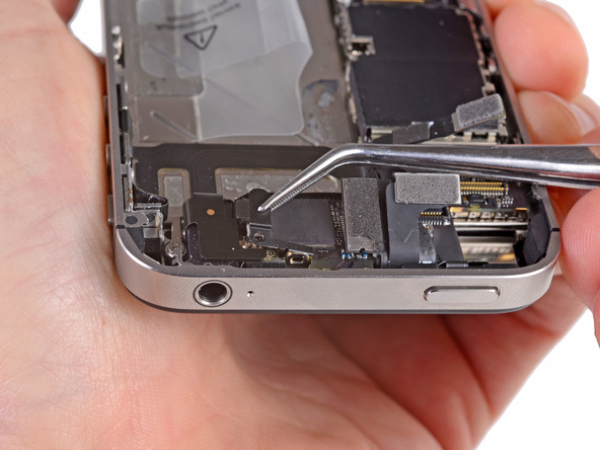

Gebruik de rand van een plastic openingstool om de GSM antenne kabel los te wrikken van de aansluiting op het logic board.

Maak de GSM antenne kabel los van de metalen vingers gehecht aan het logic board.

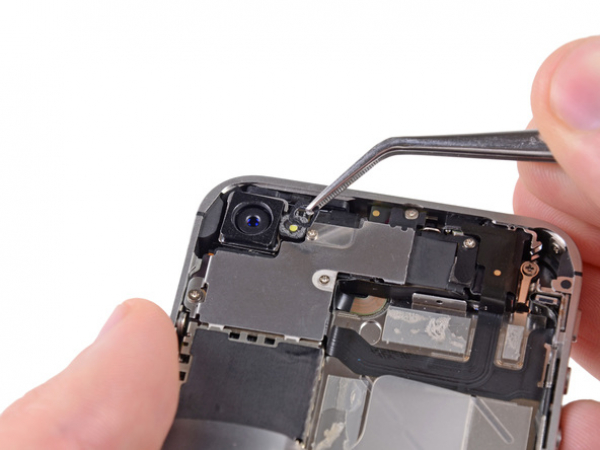

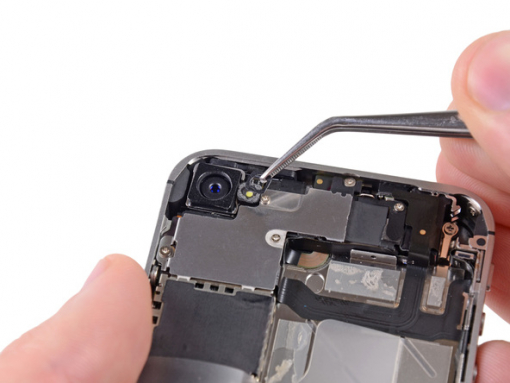

Gebruik indien nodig een pincet of een openingstool om de buitenste plastic ring die op de flitser van de camera aan te achterkant te verwijderen.

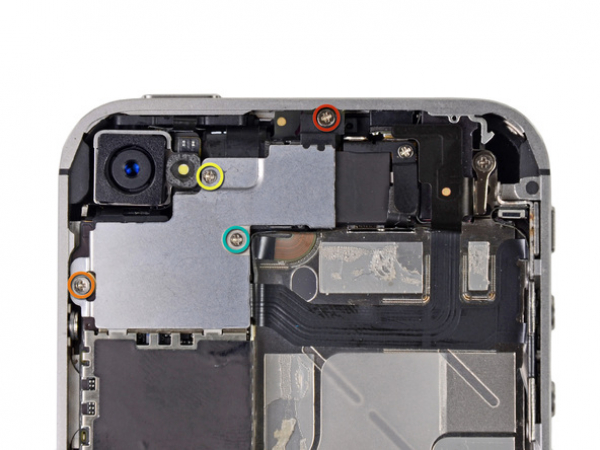

Verwijder de volgende vier schroeven waarmee het beschermkapje van de kabel op het logic board vast zit:

Een 2.7 mm Phillips schroef

Een 2.6 mm Phillips schroef

Een 1.3 mm Phillips schroef

Een 1.2 mm Phillips schroef

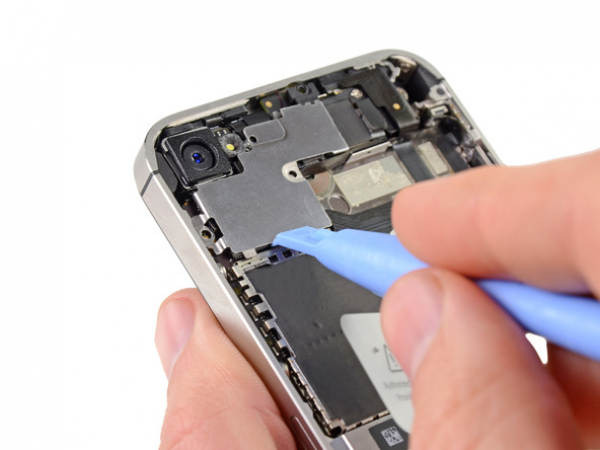

Gebruik de rand van een plastic openingstool om de klemmetjes van het beschermkapje van de kabel los te maken van hun sleuven in de EMI-afscherming op het logic board.

Til het beschermkapje van de kabel naast de bovenkant en verwijder het van de iPhone.

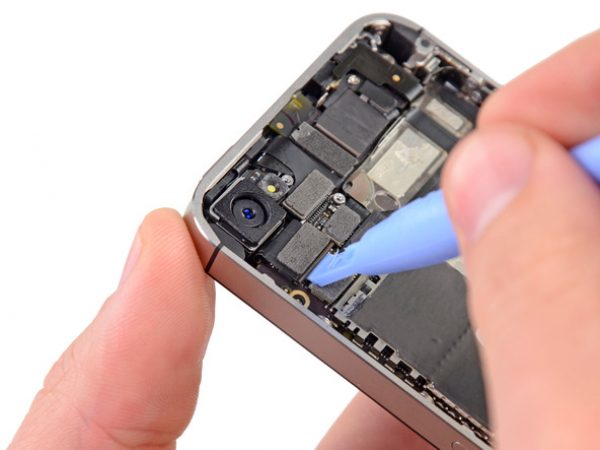

Gebruik de rand van een plastic openingstool om de connector van de camera aan de achterkant los te wrikken uit de aansluiting op het logic board.

Wees voorzichtig dat u onderdelen rondom de omgeving van het logicboard niet beschadigt tijdens het loswrikken.

Verwijder de camera aan de achterkant van de iPhone.

Er is een kleine rubberen afdichting die onder de camera aan de achterkant zit. Zorg ervoor dat deze correct wordt geplaatst vóór montage.

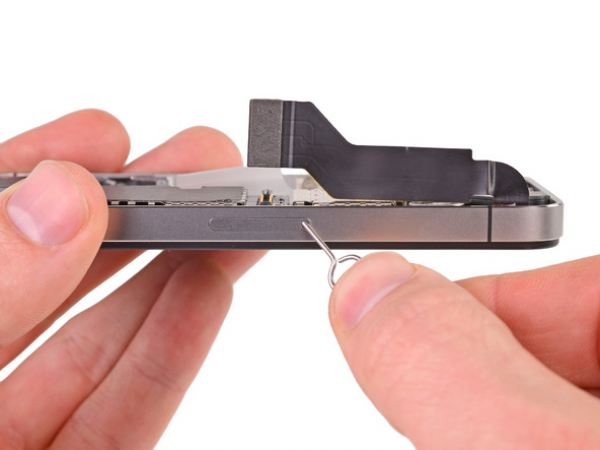

Gebruik een simkaart verwijder tool of een paperclip om de simkaart en de houder te verwijderen.

Dit kan een aanzienlijke hoeveelheid kracht nodig hebben.

Verwijder de simkaart en de simkaart houder.

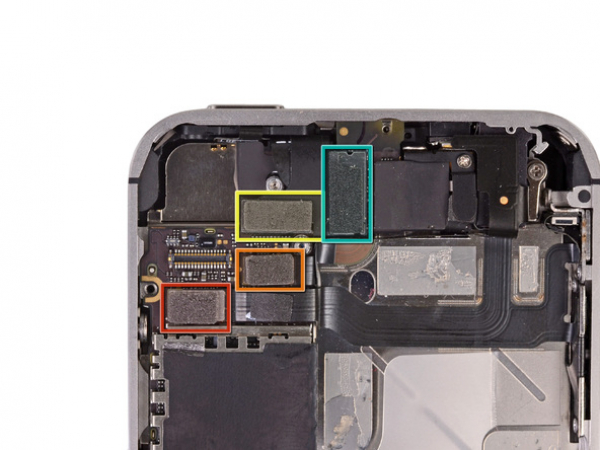

Verwijder de vijf kabels aan de bovenkant van het logic board in de volgende volgorde:

Koptelefoonaansluiting / volumeknop kabel

Front camera kabel

Digitizer kabel

Display datakabel

Power knop kabel (bevindt zich onder de koptelefoonaansluiting / volumeknop kabel zoals aangegeven in de tweede foto).

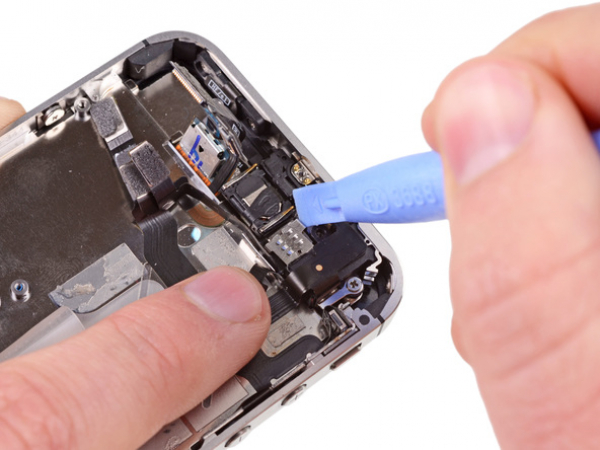

Om de kabels los te maken, gebruik de rand van de plastic openingstool om hun connectors voorzichtig uit de aansluitingen op het logic board te verwijderen.

Wees voorzichtig dat u de kleine en delicate opbouwcomponenten niet scheurt tijdens het loskoppelen.

Verwijder de 1,5 mm Phillips schroef waarmee de aarding clip op het logic board vast zit naast de koptelefoonaansluiting.

Til de kleine aarding clip omhoog van het logic board en verwijder hem van de iPhone.

Gebruik een kleine platte schroevendraaier om de 4.8 mm schroef naast de koptelefoonaansluiting te verwijderen.

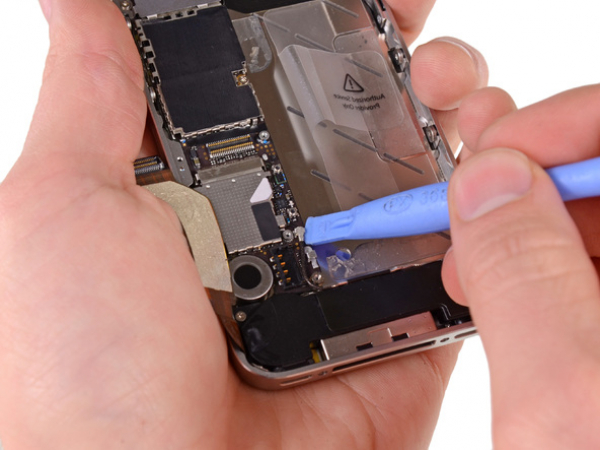

Gebruik de rand van een plastic openingstool om de Wi-Fi antenne van het logic board los te maken.

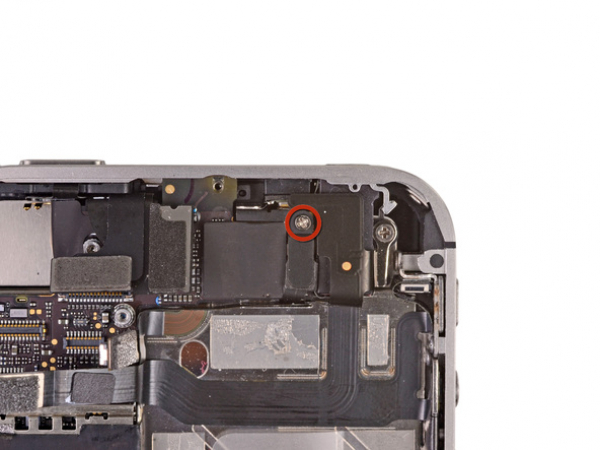

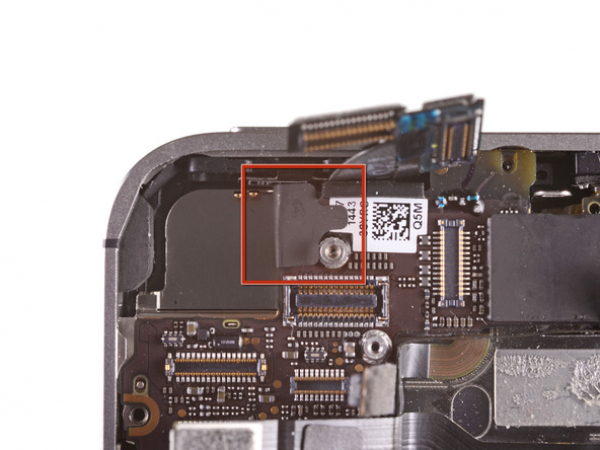

Indien aanwezig, verwijder het stukje zwarte tape op de verborgen schroef naast de power knop.

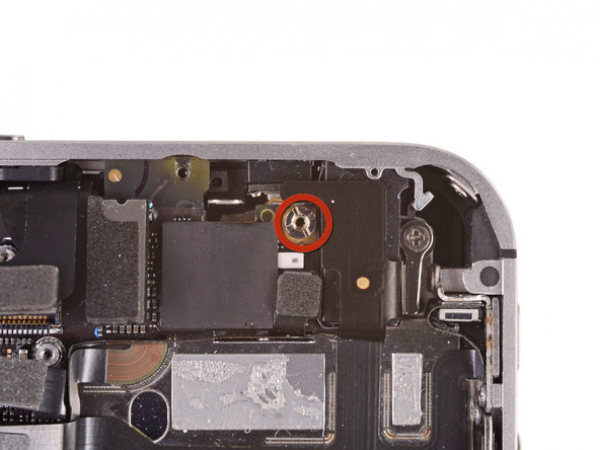

Verwijder de 2,6 mm Phillips schroef waarmee het logic board vast zit in de buurt van de power knop.

(Wees voorzichtig bij het verwijderen van deze schroef en het verwijderen van de power contact waarmee de schroef vast zit, het klemmetje van de contact zal losgemaakt worden met de schroef)

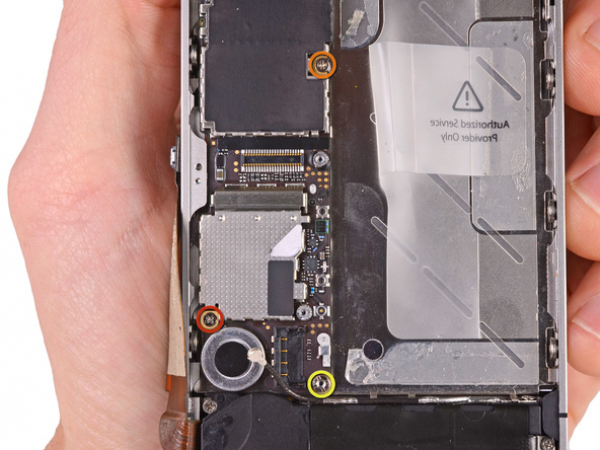

Verwijder de volgende schroeven waarmee het logic board aan de behuizing vast zit:

Een 2.5 mm Phillips schroef bij de vibrator

Een 2.4 mm Phillips schroef

Een 3,6 mm schroef langs de zijkant van het logic board bij de batterij opening.

Gebruik een kleine platte schroevendraaier om de 3.6 mm schroef te verwijderen.

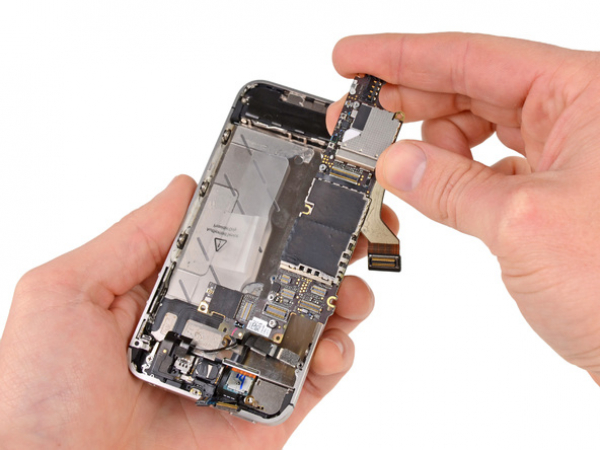

Til voorzichtig het logic board bij het einde bij de luidspreker en schuif het weg van de bovenkant van de iPhone.

Verwijder het logic board.

Voordat u de iPhone weer in elkaar zet, moet u alle metalen contactpunten schoonmaken op het logic board (niet de paring helften van connectoren) met een ontvetter zoals Windex of isopropylalcohol. De olie op uw vingers heeft het potentieel om aarding problemen te veroorzaken.

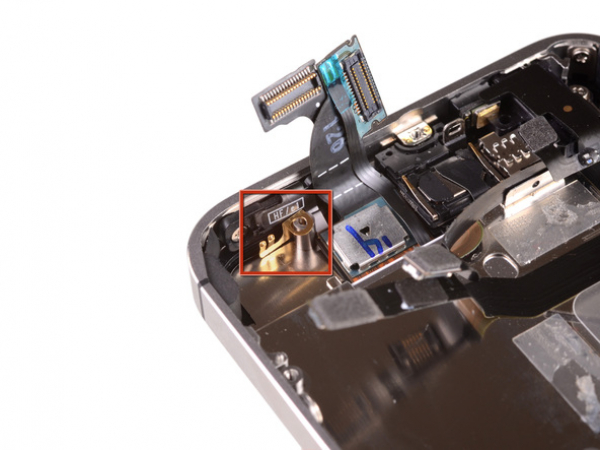

Zorg ervoor dat u de kleine aarding vinger voor de camera aan de achterkant in de buurt van de power knop niet verliest. Dit vinger zit aan de bovenkant van het logic board, vastgeschroefd en bedekt met de zelfklevende zwarte plastic tape.

Gebruik de rand van een plastic openingstool om de metalen front camera houder zorgvuldig los te wrikken van de behuizing van uw iPhone.

Verwijder de front camera houder.
