iPhone 6 Batterij connector vervangen

Schakel de iPhone uit voordat je begint met het demonteren.

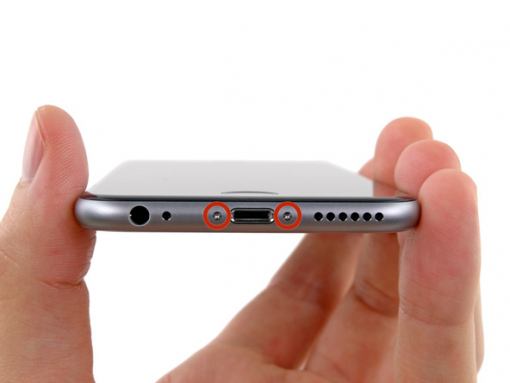

Verwijder de twee 3,6 mm Pentalobe schroeven naast de Lightning-connector.

De volgende drie stappen tonen de openingsprocedure met behulp van de iSclack, een geweldig hulpmiddel voor het veilig openen van de iPhone 6, die wij aanbevelen voor iedereen die hun toestel meer dan een keer gaan repareren. Als je geen gebruik maakt van de iSclack, ga verder naar stap 5.

Als de plastic dieptemeter aan het midden van de iSclack is aangesloten, verwijder deze nu - het is niet nodig voor grotere telefoons, zoals de iPhone 6.

Sluit de handgreep van de iSclack om de zuignappen van elkaar af te halen.

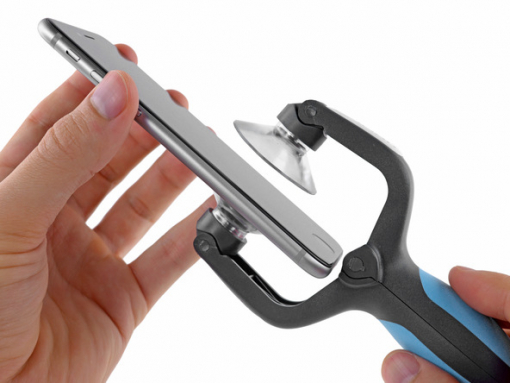

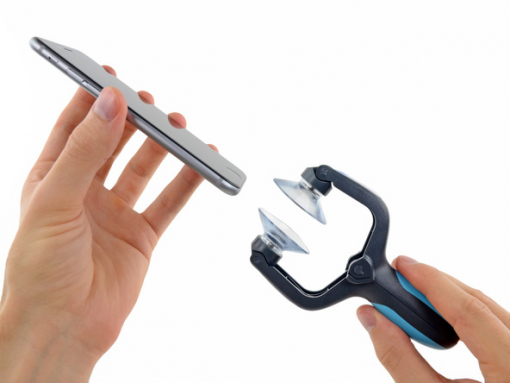

Plaats de onderkant van je iPhone tussen de zuignappen.

Plaats de bovenste zuignap van de iSclack tegen het scherm, net boven (maar niet op) de home-knop.

Open de handgrepen en monteer de zuignappen van de iSclack. Centreer de zuignappen en druk ze stevig op de boven- en onderkant van de iPhone.

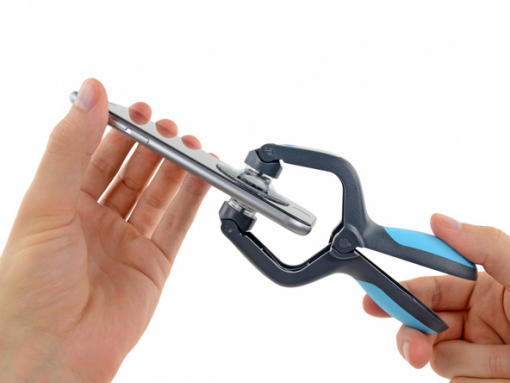

Houd je iPhone vast en sluit de handgreep van de iSclack om de zuignappen te scheiden en het frontpaneel omhoog te trekken van de achterkant.

De iSclack is ontworpen om de iPhone veilig te openen, net genoeg om de stukken te scheiden, maar niet genoeg om de display-kabels te beschadigen.

Haal de twee zuignappen van je iPhone af.

Sla de volgende drie stappen over en ga verder naar stap 8.

Als je geen gebruik maakt van de iSclack, gebruik dan een gewone zuignap om het frontpaneel omhoog te trekken.

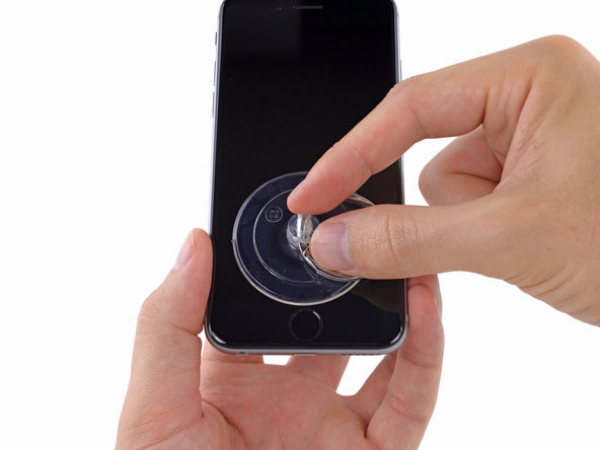

Druk de zuignap op het scherm, net boven de home-knop.

Zorg ervoor dat de zuignap helemaal op het scherm is geplaatst voor een goede afdichting.

Trek de iPhone omlaag met je hand en trek tegelijk de zuignap omhoog om het frontpaneel weg te trekken van de achterkant.

Wees geduldig en werk op volle kracht. Het frontpaneel is veel strakker bevestigd dan bij de meeste apparaten.

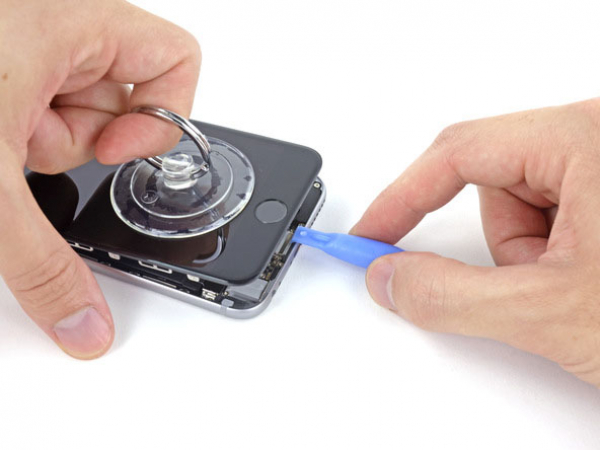

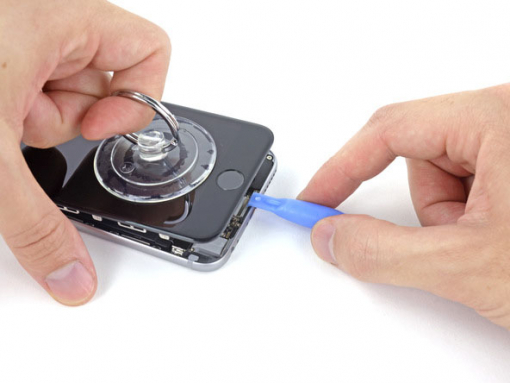

Met behulp van de plastic openingstool, trek je de zuignap omhoog om de achterkant los te maken van het frontpaneel.

Er zijn verschillende klemmetjes op het frontpaneel die aan de achterkant zijn bevestigd. Je moet misschien een combinatie van de zuignap en de plastic openingstool gebruiken om het frontpaneel los te maken.

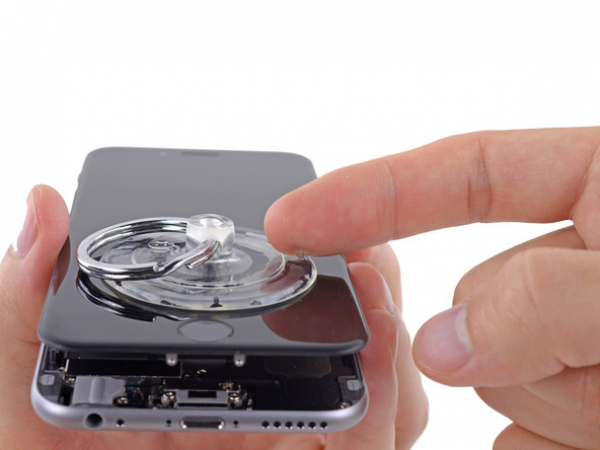

Trek aan de plastic kern om de vacuüm van de zuignap los te maken.

Verwijder de zuignap van het frontpaneel.

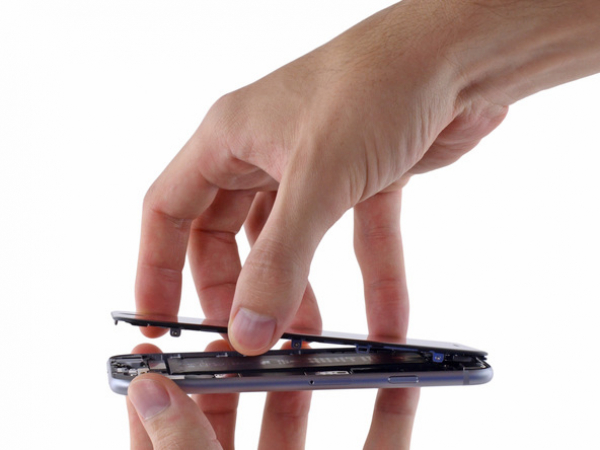

Trek de home-knop einde van de assemblage weg van de achterkant. Gebruik de bovenkant van de iPhone als een scharnier.

Houd het frontpaneel in een hoek van 90 graden ten opzichte van de achterkant, totdat het helemaal wordt verwijderd. Als het frontpaneel valt, kan je de scherm kabels en hun connectoren op het logic board beschadigen.

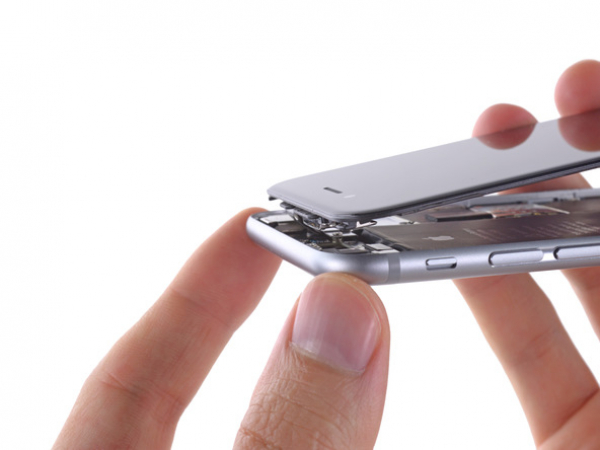

Verschillende klemmetjes langs de bovenrand van het frontpaneel vormen een gedeeltelijke scharnier, waardoor het frontpaneel opent als een boek.

Breng de klemmetjes tijdens het monteren net onder de bovenrand van de achterkant. Schuif het frontpaneel omhoog totdat de bovenrand gelijk ligt met de achterkant.

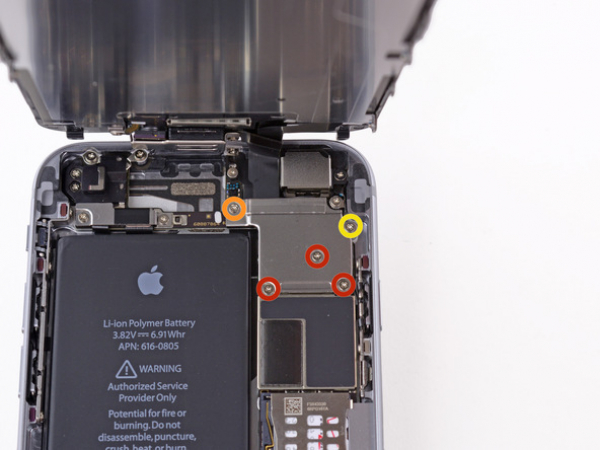

Verwijder de volgende vijf Phillips #00 schroeven waarmee de kabelhouder van het frontpaneel vastzit:

Drie 1,2 mm schroeven

Eén 1,7 mm schroef

Eén 3,1 mm schroef

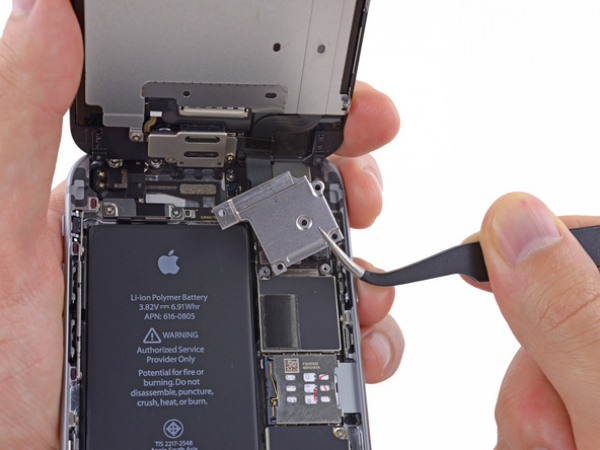

Verwijder de kabelhouder van het frontpaneel assemblage van het logic board.

In de volgende vier stappen, zorg ervoor dat je alleen maar de kabel connectors verwijdert, en niet hun houders op het logic board.

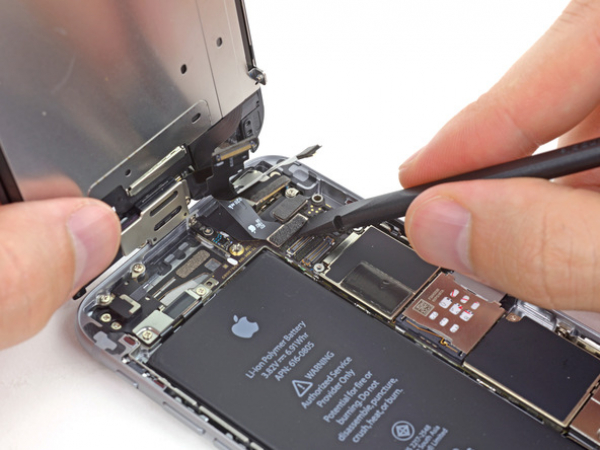

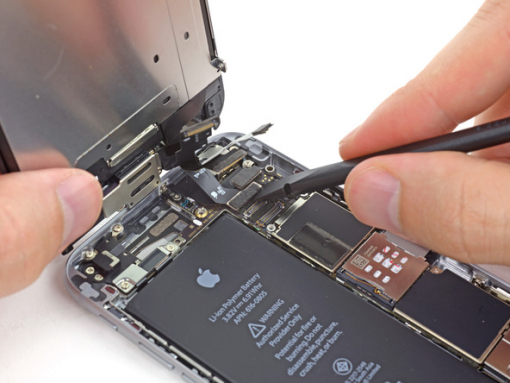

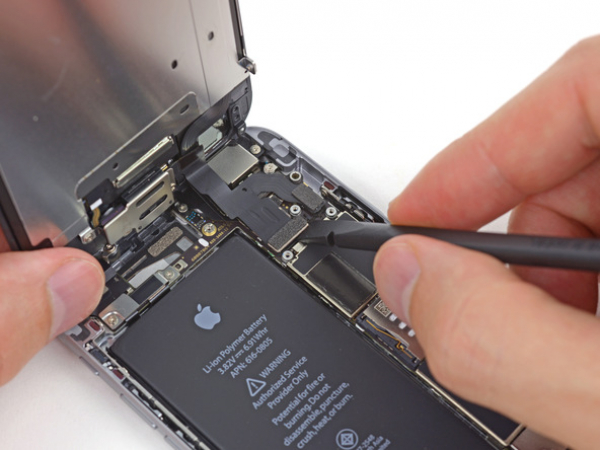

Gebruik het platte uiteinde van een spudger om de front camera en de sensor kabel-connector los te koppelen.

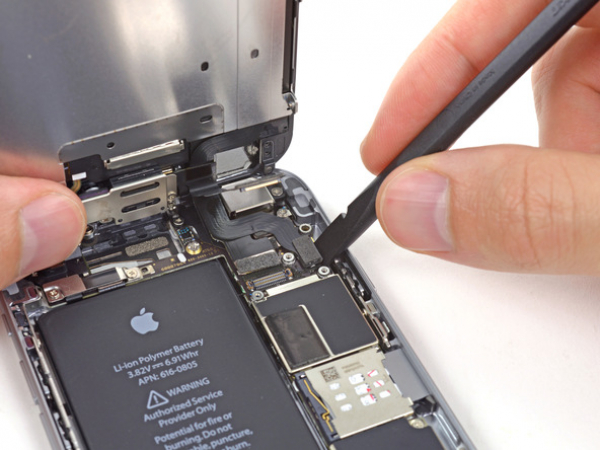

Gebruik het platte uiteinde van een spudger om de home-knop kabel-connector los te koppelen.

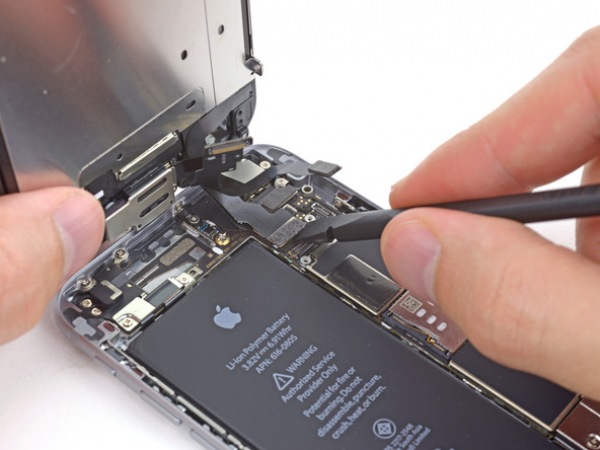

Gebruik het platte uiteinde van een spudger om de digitizer kabel-connector los te koppelen.

Tot slot, gebruik de platte kant van een spudger om de display datakabel-connector los te koppelen.

Bij het monteren van je telefoon, kan de scherm datakabel uit de connector wegglippen. Dit kan resulteren in witte lijnen of een leeg scherm bij het inschakelen van je telefoon. Als dat gebeurt, sluit gewoon de kabel weer aan en herstart uw telefoon. De beste manier om je telefoon te herstarten is om de batterij connector los te koppelen en opnieuw te verbinden.

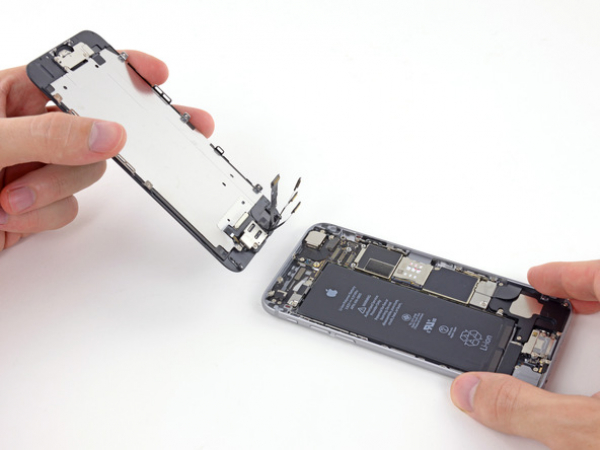

Verwijder het frontpaneel van de achterkant.

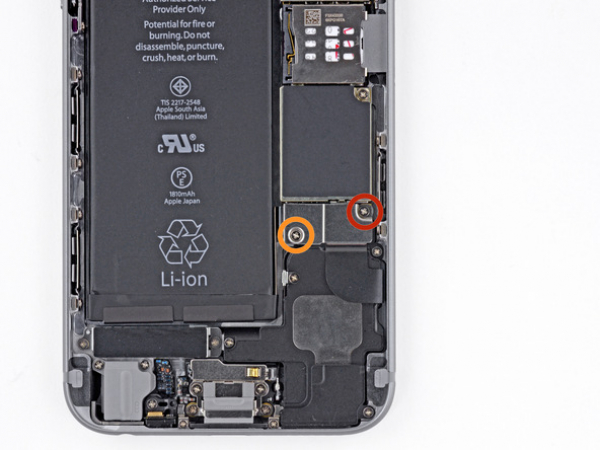

Verwijder de volgende Phillips #00 schroeven van de batterij connector houder:

Eén 2,2 mm schroef

Eén 3,2 mm schroef

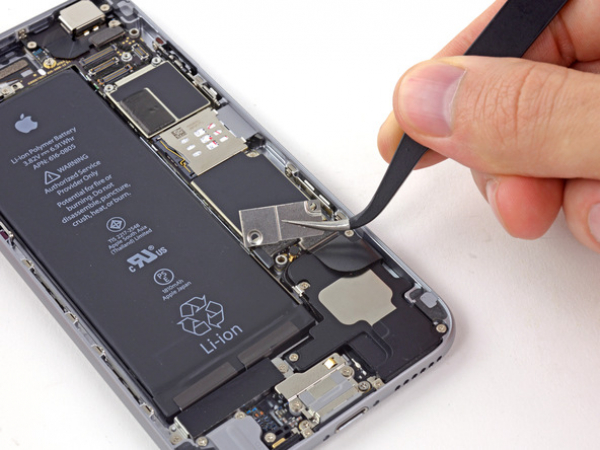

Verwijder de metalen batterij connector houder van de iPhone.

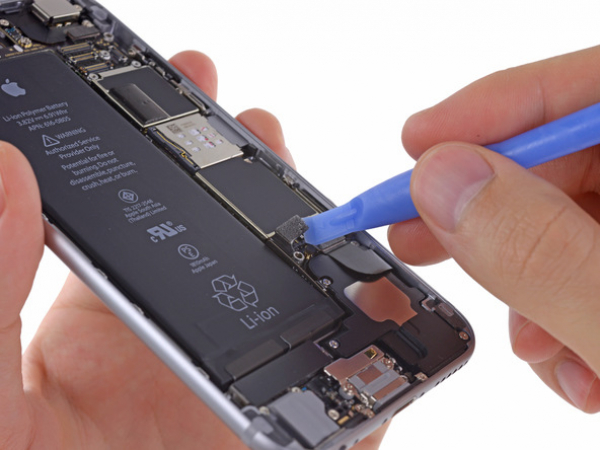

Gebruik een plastic openingstool om de batterij connector voorzichtig los te maken van de aansluiting op het logic board.

Zorg ervoor dat je alleen maar de batterij connector omhoog trekt, en niet de aansluiting op het logic board. Als je het logic board aansluiting omhoog wrikt, kan je de connector volledig breken.
