iPod Touch 4e generatie Logic board vervangen


Stap 1 - Frontpaneel

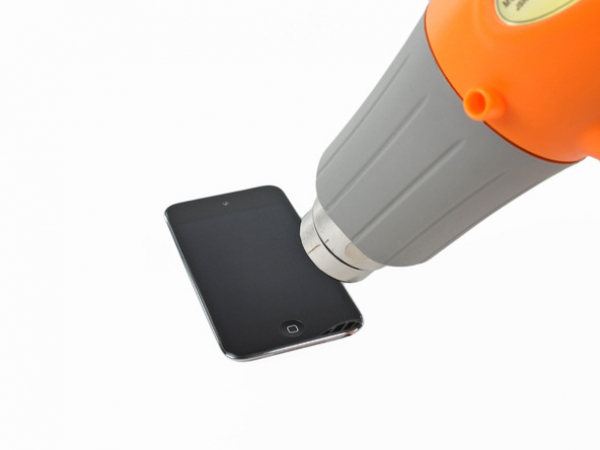

  • iPod Touch 4e generatie frontpaneel wordt door lijm aan de achterkant bevestigd. Het gebruik van een warmtepistool om de lijm zacht te maken is ten zeerste aanbevolen.

  • Met het warmtepistool laag ingesteld, kunt u beginnen met het verwarmen van het onderste gedeelte van de Touch bij de home-knop.

  • Er wordt aanbevolen om het gewenste deel met ronddraaiende bewegingen te verhitten en warmte gelijkmatig te verspreiden langs het apparaat.

thumb image 1
thumb image 2

Stap 2

  • Pas op, de Touch zal zeer heet zijn. Het kan nuttig zijn om het toestel vast te houden met een handdoek tijdens het wrikken.

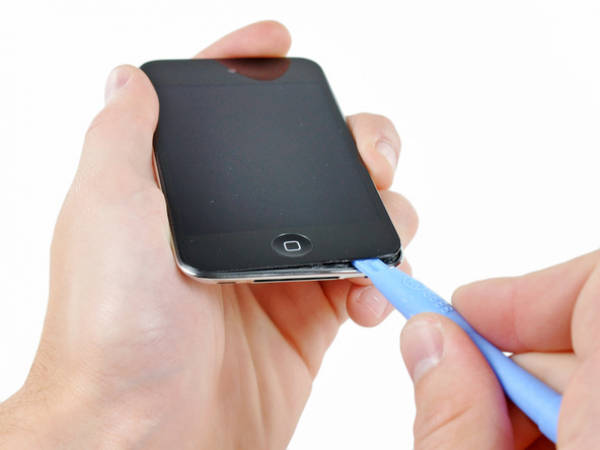

  • Plaats de rand van een iPod openingstool tussen het glazen frontpaneel en het zwarte plastic frame naast de home-knop.

  • Probeer niet te wrikken tussen het zwarte plastic frame en de stalen achterkant.

  • Wrik de onderkant van het frontpaneel omhoog, maar zorg ervoor dat het glas niet te ver buigt.

  • Als het te moeilijk is om het frontpaneel los te wrikken, verwarm het dan weer en probeer het opnieuw.

Stap 3

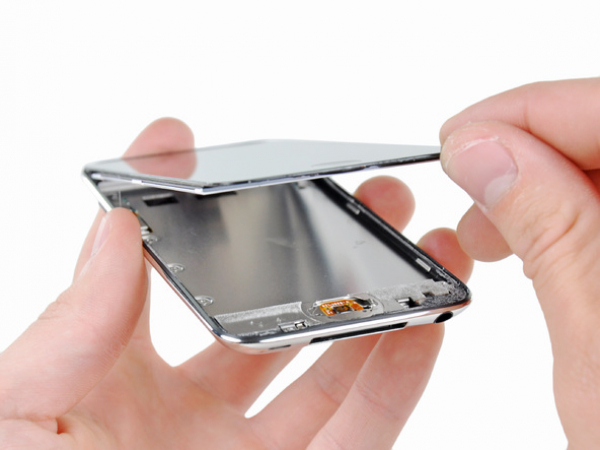

  • Als er genoeg ruimte is om de onderkant van het frontpaneel te tillen, til deze omhoog van de behuizing van de Touch zodat de lijm langs de linker- en rechterkant los komt.

  • Als de lijm te moeilijk is te scheiden, maak dan gebruik van een warmtepistool totdat deze zacht wordt voordat u verder gaat.

thumb image 1
thumb image 2

Stap 4

  • Door de constructie van de 4e generatie Touch, kan de digitizer kabel niet worden losgekoppeld wanneer het logic board wordt verwijderd. Wees uiterst voorzichtig bij het werken met het frontpaneel, omdat het aan de rest van de Touch wordt bevestigd door de zeer kwetsbare digitizer kabel.

  • Ook de display datakabel is zeer kort en is verbonden met het logic board aan de bovenkant van het frontpaneel. Als het niet wordt losgekoppeld terwijl het vrijmaken van de bovenste rand van het frontpaneel, moet u deze loskoppelen met een iPod openingstool voordat u het frontpaneel weg van de Touch trekt.

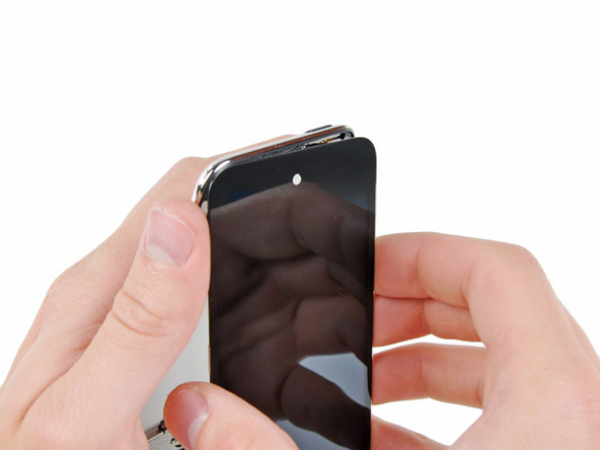

  • Trek voorzichtig de bovenkant van het frontpaneel weg van de lijm waarmee deze aan de Touch vast zit, ga hierbij voorzichtig om met de korte digitizer kabel waarmee de twee componenten verbonden zijn.

Stap 5

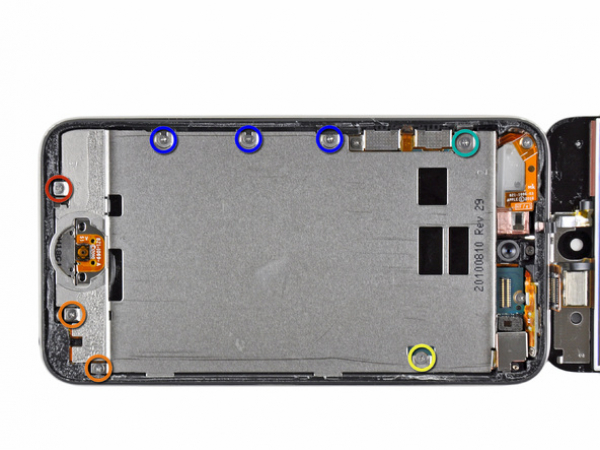

  • Verwijder de volgende acht Phillips # 00 schroeven:

  • Een 3,5 mm Phillips schroef

  • Twee 3,0 mm Phillips schroeven

  • Een 2.3 mm Phillips schroef

  • Een 2.4 mm Phillips schroef

  • Drie 2,0 mm Phillips schroeven

Stap 6

  • Gebruik de rand van een iPod openingstool om de dunne stalen cover van de camera aan de achterkant te wrikken.

  • Wees voorzichtig met de kleine veer gelegen nabij het frame naast de camera (geel gemarkeerd).

  • Verwijder de stalen cover van de iPod.

thumb image 1
thumb image 2

Stap 7

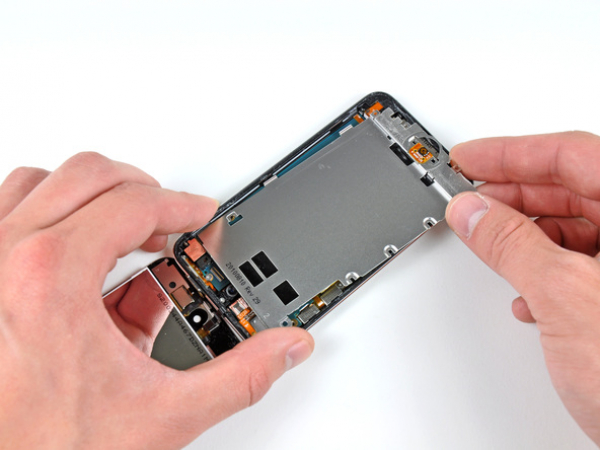

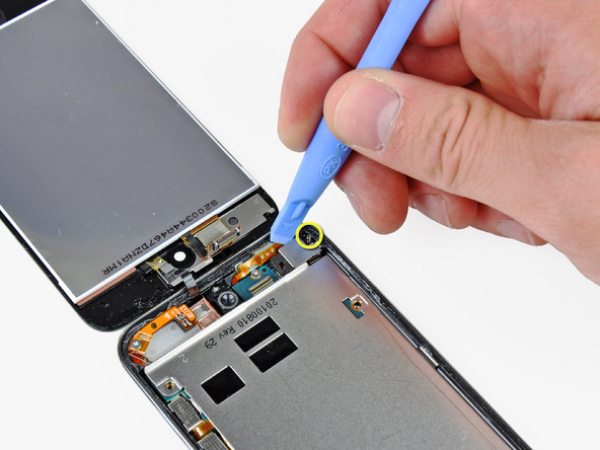

  • Plaats de rand van de iPod openingstool onder de stalen plaat bij de linkeronderhoek van de Touch.

  • Wrik omhoog om de plaat te scheiden van de lijm waarmee deze vast zit aan de plastic behuizing.

  • Als de plaat nog steeds verbonden is aan het logic board, verhit het gebied weer om de lijm los te maken, dan scheid de plaat van het logic board met behulp van de openingstool.

  • Wees uiterst voorzichtig, want de spreker ligt onder het gebied getoond op de afbeelding. Het is verbonden met zeer dunne en korte draden.

  • Er is een zeer dunne lintkabel hier, waarmee de volume en power knoppen vast zitten aan het locig board. Probeer te werken rond dit gebied, zoals aangetoond, om het kabeltje niet te scheuren. Het is uiterst kwetsbaar.

  • Deze kabel zal heel snel scheuren als u niet voorzichtig bent.

  • Ook is er lijm onder het in rood aangetoonde gebied.

thumb image 1
thumb image 2

Stap 8

  • Til de stalen plaat langzaam om deze los te maken van de achterkant.

  • Wees voorzichtig om de koperen tape niet te scheuren waarmee de camera aan de achterkant vast zit.

  • Til de stalen plaat omhoog van de achterkant en trek het stukje koperen tape dat aan de camera vast zit.

Stap 9 - Koptelefoonaansluiting
Naar boven

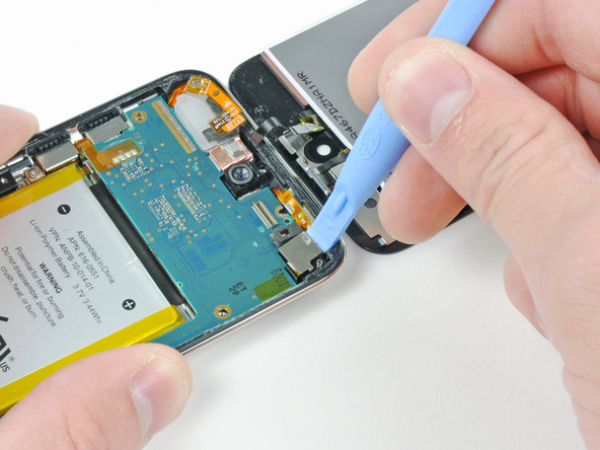

  • Gebruik de iPod openingstool om de connector van de koptelefoonaansluiting los te maken van zijn aansluiting op het logic board.

Stap 10

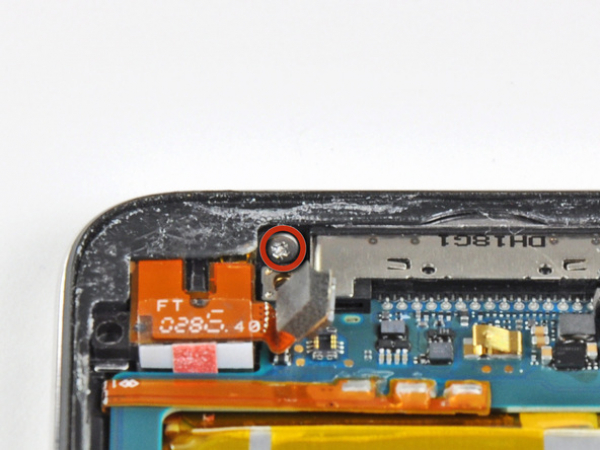

  • Verwijder de 2,6 mm Phillips schroef waarmee de hoofdtelefoonaansluiting aan de achterkant vast zit.

  • De schroef zit in een hoek van 90 graden. Zorg ervoor om deze te verwijderen op deze hoek.

thumb image 1
thumb image 2

Stap 11

  • Gebruik de iPod openingstool om de rand van de koptelefoonaansluiting naast de batterij te tillen van de uitsparing.

  • Verwijder de koptelefoonaansluiting van zijn plaats aan de achterkant.

Stap 12 - Bovenkant Van Het Logic Board
Naar boven

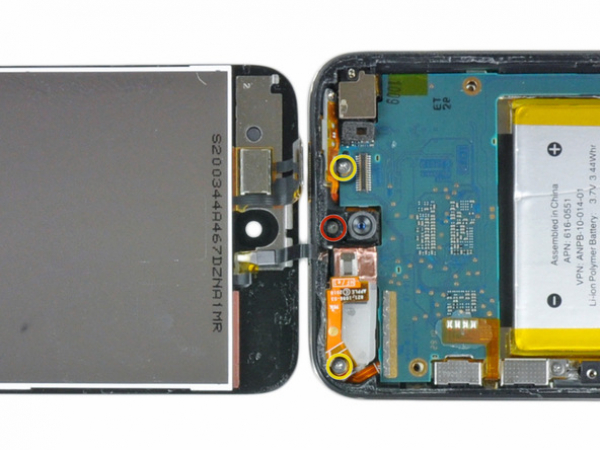

  • Verwijder de drie schroeven bij de bovenkant van het logic board:

  • Een 2.0 mm Phillips schroef

  • Twee 2,3 mm Phillips schroeven

Stap 13

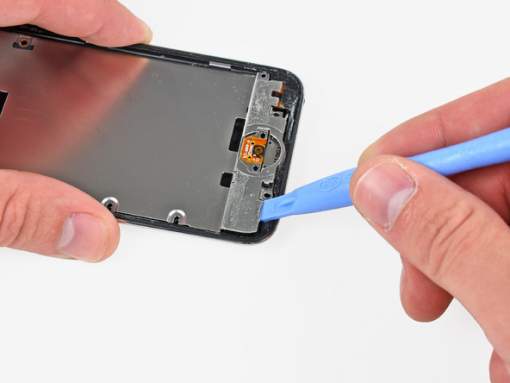

  • Gebruik de rand van de iPod openingstool om de camera aan de achterkant voorzichtig los te wrikken van de achterkant.

thumb image 1
thumb image 2

Stap 14

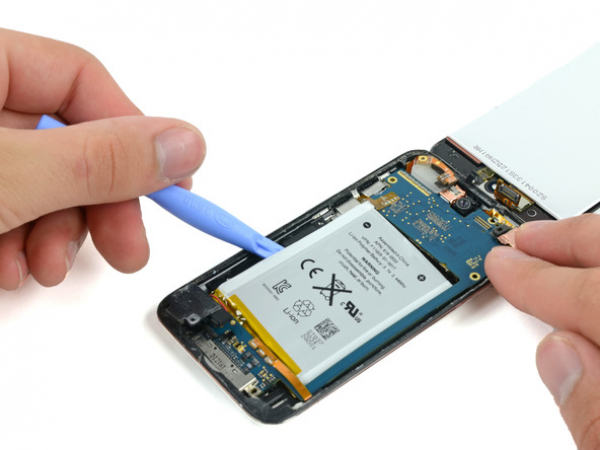

  • Gebruik de iPod openingstool om de rand van het logic board naast de batterij op te tillen om het te pakken met uw andere hand.

  • Let op dat u het logic board niet te ver buigt, want het is zeer dun en breekbaar.

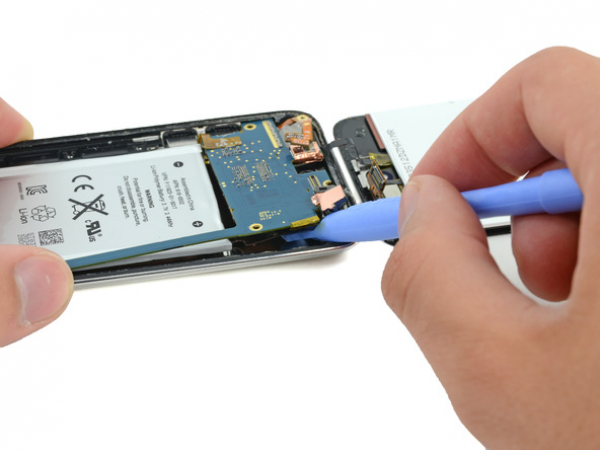

  • Terwijl u het logic board voorzichtig optilt met uw hand, gebruik dan een iPod openingstool om het logic board op te tillen bij de koperen tape aan de bovenkant van het logic board.

  • Het logic board zal voldoende worden opgetild wanneer de laatste beeldscherm connector van de bovenrand van de achterkant is verdwenen.

thumb image 1
thumb image 2
thumb image 3

Stap 15 - Logic Board
Naar boven

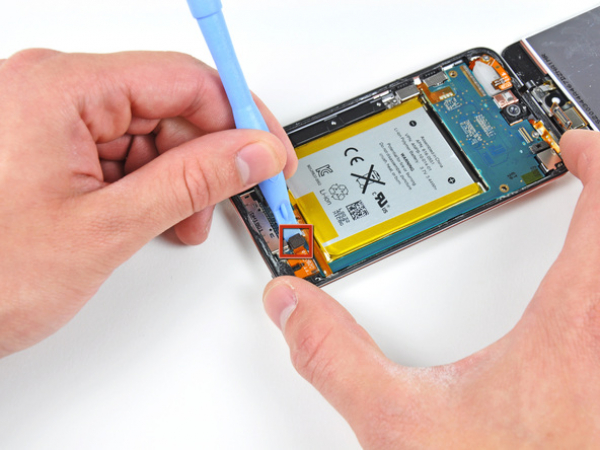

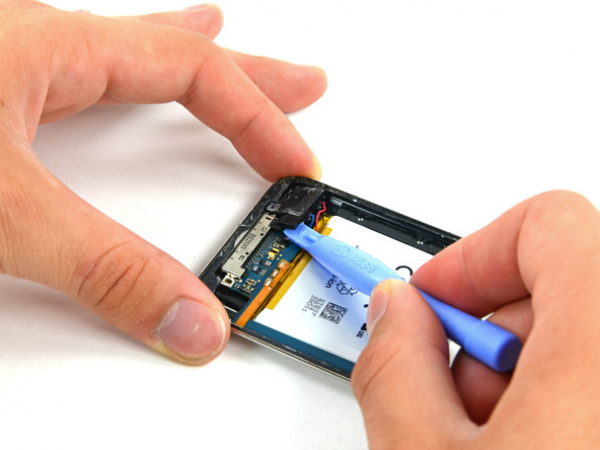

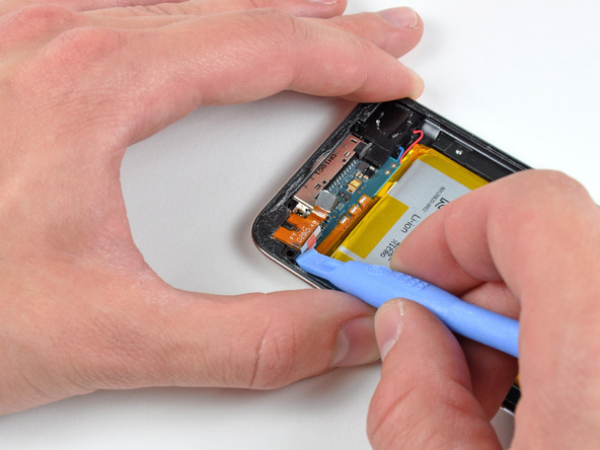

  • Met een plastic openingstool, wrik voorzichtig de luidspreker van de iPod uit zijn houder in de behuizing.

  • Probeer de luidspreker niet volledig te verwijderen. Hij is nog gesoldeerd aan de onderzijde van het logic board.

  • Laat de luidspreker boven de batterij rusten, zodat u kunt doorgaan met het installeren van de batterij.

thumb image 1
thumb image 2
thumb image 3

Stap 16

  • In de volgende paar stappen, zult u de lijm van onder de batterij, het logic board, en het frame onder de batterij losmaken. Doe dit langzaam, voorzichtig en gelijkmatig. Let op dat u de batterij niet scheurt of het logic board buigt.

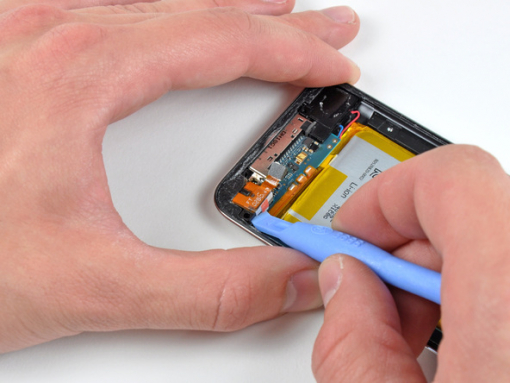

  • Gebruik de plastic openingstool om de lijm rond de drie vrije randen van de batterij omhoog te wrikken.

  • Probeer de batterij niet helemaal uit te halen, maar gewoon losmaken van de lijm.

thumb image 1
thumb image 2

Stap 17

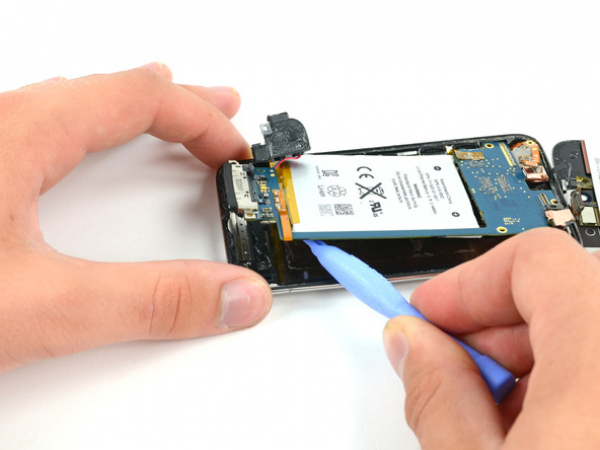

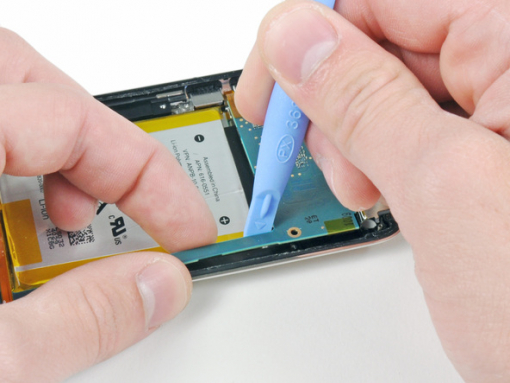

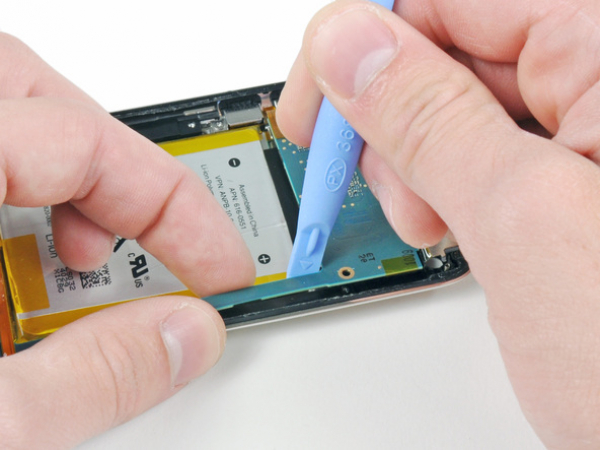

  • Wanneer de randen van de accu losgemaakt zijn, wrik de rand van het logic board omhoog. Begin bovenaan en ga naar beneden, langs de zijkant van het board.

  • Om het buigen / breken van het logic board te voorkomen, probeer het niet helemaal te verwijderen. De dock connector zit nog steeds in het frame. Nogmaals, probeer alleen de lijm los te maken.

thumb image 1
thumb image 2

Stap 18

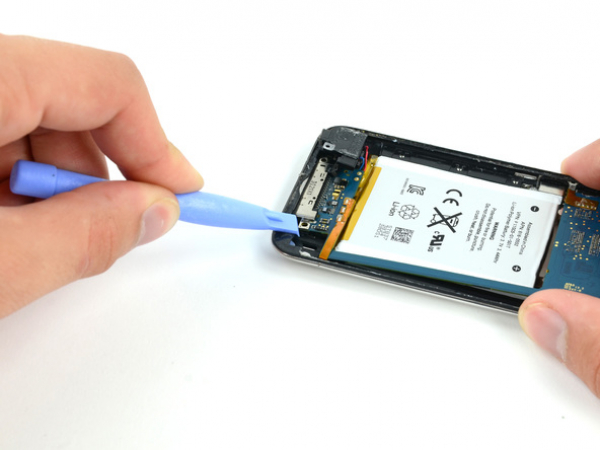

  • Met een plastic openingstool, duw voorzichtig de dock connector uit de behuizing. Duw elke hoek gelijkmatig totdat de connector los komt.

  • Omdat de dock connector op het logic board wordt aangesloten, als u deze uit de behuizing duwt kan het logic board beginnen te buigen. Wees extra voorzichtig om het board niet permanent te vervormen.

thumb image 1
thumb image 2
thumb image 3

Stap 19

  • Zodra de lijm onder het logic board / accu losgemaakt is, til het aan de zijkant omhoog en draai het voorzichtig om, zodat u bij de onderkant van de batterij kunt.

  • Het logic board is nog steeds verbonden aan de achterkant. Probeer het niet volledig te scheiden, of u zult het lintkabel scheuren.
