Nexus S moederbord installeren

Plaats voorzichtig een plastic openingstool tussen de achterkant en het achterste binnenframe naast de camera aan de achterkant.

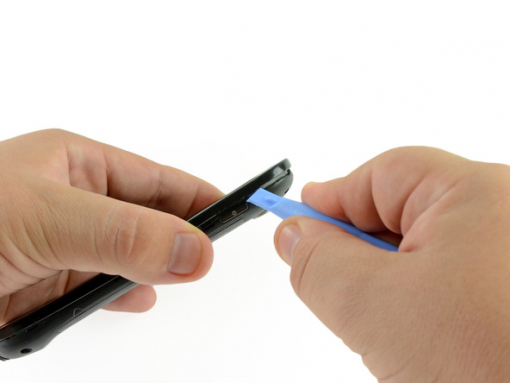

Gebruik de plastic openingstool om de achterkant voorzichtig los te wrikken langs de rand van de Nexus S.

Verwijder de achterkant van de Nexus S.

Gebruik de rand van de plastic openingstool om de batterij op te tillen van het uiteinde naast de koptelefoonaansluiting.

Verwijder de batterij van de Nexus S.

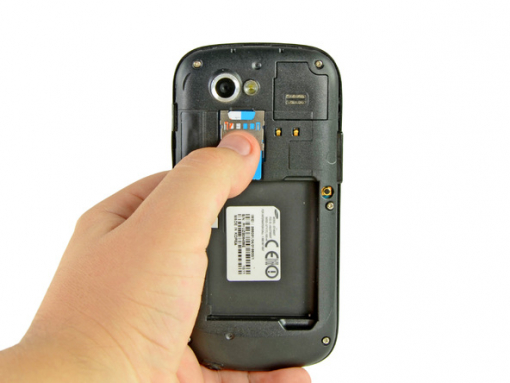

Gebruik uw duim om de simkaart naar beneden te schuiven van de simkaarthouder.

Verwijder de simkaart.

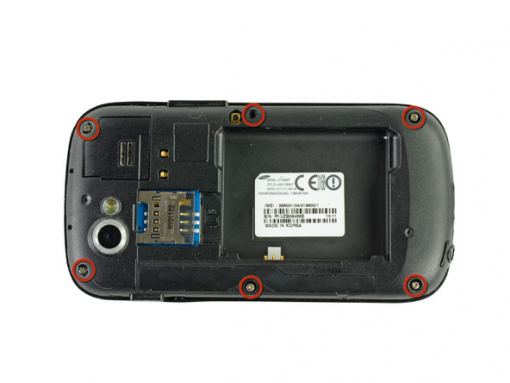

Verwijder de zes Phillips schroeven waarmee de achterste binnenframe aan de binnenkant vast zit.

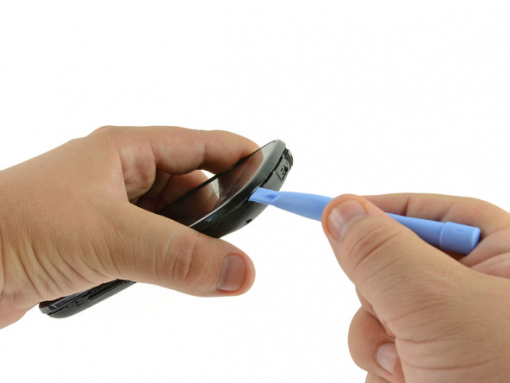

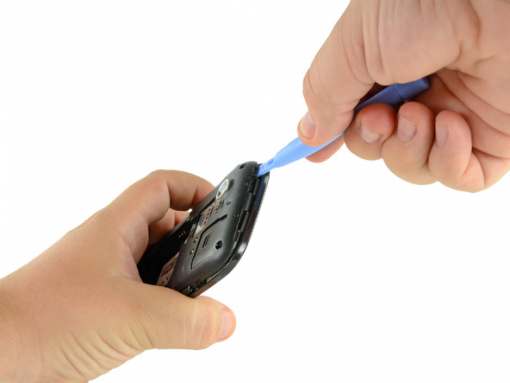

Plaats de platte rand van de plastic openingstool tussen de achterste binnenframe en de linkerbovenhoek van de Nexus S.

Wrik de openingstool omhoog om de rechter bovenhoek los te maken van de klemmetjes waarmee het aan de binnenkant vast zit.

Plaats de plastic openingstool aan de rechterkant van de power knop.

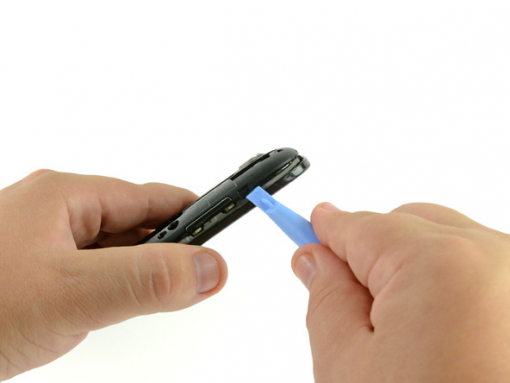

Schuif de plastic openingstool naar beneden langs de rand van de Nexus S om de klemmetjes aan de rechterkant los te maken.

Op dezelfde wijze zoals eerder beschreven maak de klemmetjes aan de onderkant van de Nexus S los.

Wrik de plastic openingstool omhoog om het laatste klemmetje los te maken waarmee het achterste binnenframe aan de binnenkant vast zit.

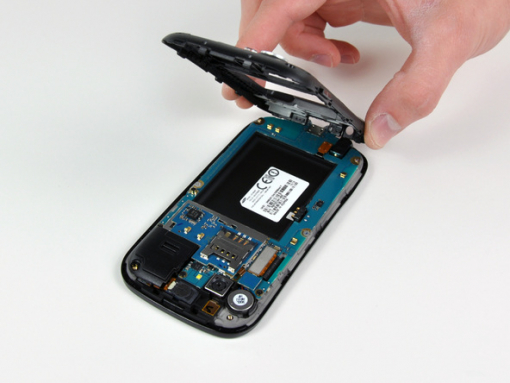

Wrik omgoog en verwijder het achterste binnenframe van de Nexus S.

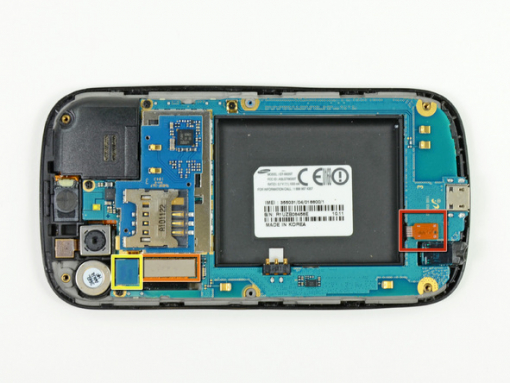

Ontkoppel de volgende kabels van de aansluitingen op het moederbord:

Koptelefoonaansluiting kabel

Digitizer kabel connector

Camera / SIM aansluiting op het moederbord

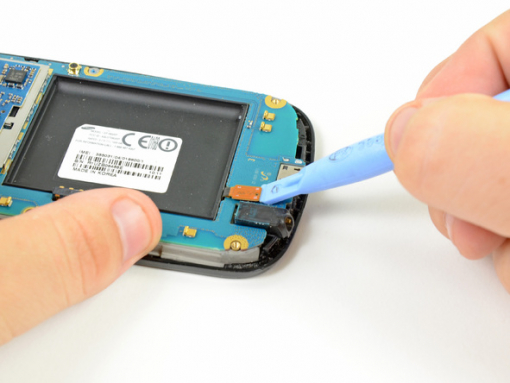

Plaats de platte rand van de plastic openingstool onder de hoofdtelefoonaansluiting en wrik het omhoog.

Zorg ervoor dat u alleen de connector wrikt en niet de houder. Het losmaken van de de houder kan ernstige schade veroorzaken.

Herhaal de procedure voor de digitizer en camera aan de achterkant / SIM aansluiting op het moederbord.

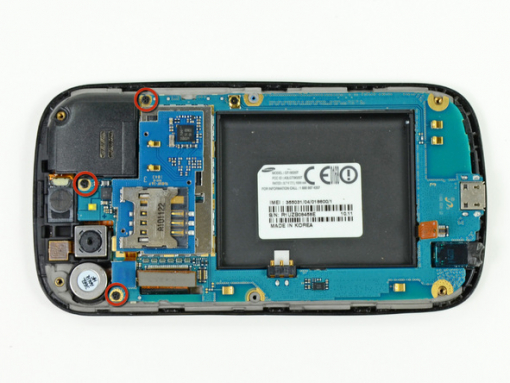

Verwijder de drie Phillips schroeven waarmee het moederbord aan de front beeldscherm vast zit.

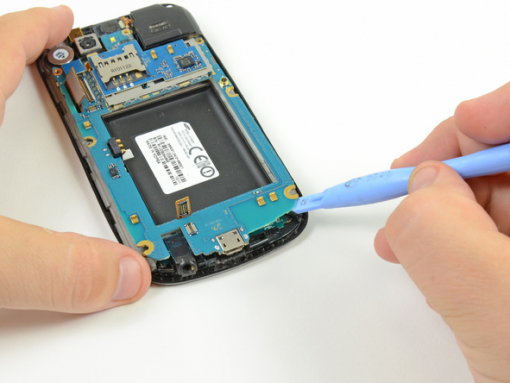

Druk de plastic openingstool vast naast de rechterbenedenhoek van het moederbord en wrik het omhoog om het los te maken van zijn uitsparing.

Verwijder het moederbord.
