Samsung Galaxy Note 2 batterij vervangen

Skub et plaståbningsværktøj eller en negl ind i åbningen til venstre for bagkameraet.

Skil delene forsigtigt fra hinanden og vrid bagcoveret for at løsne det fra bagsiden af telefonen.

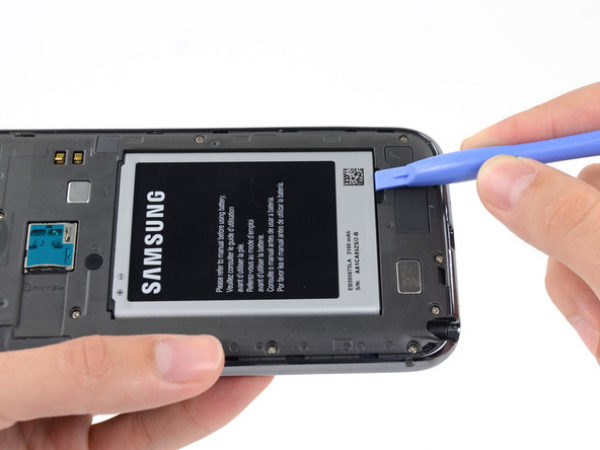

Der er en fordybning i nederste højre hjørne af telefonens batteri. Tryk et plaståbningsværktøj ind i fordybningen eller brug en negl til at løfte batteriet op.

Tag batteriet ud af telefonen.

Træk microSD-kortet ud af sporet med fingerspidsen.

Tag microSD-kortet ud af telefonen.

Tag SIM-kortet ud på samme måde som du tog microSD-kortet ud i forrige trin.

Løft plastmidterrammens kontaktpanel op med et plaståbningsværktøj.

Tag kontaktpanelet ud med en pincet.

Hvis der ikke er nok lim til at fastgøre panelet i telefonen under genmonteringsprocessen, bruges en lille mængde dobbeltsidet tape

Løft hjemknappens kabelkontakt op og ud af sin kontakt med den skarpe ende af en spudger.

I de følgende trin bør du bruge en iOpener for at opvarme limen, som holder skærmenheden fast til resten af telefonen. På denne måde kan du let og trygt fjerne skærmen fra enheden. Husk at rengøre mikrobølgeovnen før du lægger iOpener ind, og sørg også for at iOpener er ren. Varm iOpener op i kun et minut på højeste effekt. Når den er afkølet, varmes den op igen et minut af gangen. Vær forsigtig så den ikke overophedes, og vent altid i mindst to minutter før du varmer den op igen. Hold den varme iOpener i etiketten eller et hjørne for at undgå at du brænder dig.

Læg iOpener på venstre side af telefonen og lad den ligge i mindst 90 sekunder.

Varm iOpener op igen, og gentag proceduren på højre side af telefonen.

I de følgende trin bør du bruge et åbningsplekter for at fjerne limen som fastgør frontpanelglasset. Følg instruktionerne meget nøje og lirk kun, når instruktionerne siger det. Hvis du mærker modstand, så brug iOpener igen og prøv igen.

Skub kanten af et åbningsplekter under højre side af frontglasset.

Flyt åbningsplekteret langs højre side af skærmen.

Skub plekteret forsigtigt rundt om telefonens hjørne, men stop før højttalergrillen, som findes på toppen af telefonen.

Der er en smal strimmel med lim over øreplug-højttaleren. Den sikrer toppen af telefonen. Flyt plekteret langs toppen af højttaleren for at undgå skade på interne komponenter.

Skub plekteret langs telefonens øverste kant. Vær meget forsigtig, så du ikke stikker plekteret for dybt ind.

Skub plekteret forsigtigt rundt om telefonens øverste venstre hjørne.

Mærker du modstand fra limen, bruger du iOpener på venstre side af telefonen, og forsøger igen.

Flyt plekteret nedover langs venstre telefonhalvdel. Stop når du kommer til det nederste venstre hjørne.

Sørg for at plekteret er sikkert placeret før du skubber det til det venstre hjørne af telefonen.

I følgende trin placeres iOpener over hjemknappen. Pas på at ikke åbningsplekteret glider ud.

Læg den genopvarmede iOpener over skærmenhedens nederste del.

Denne del af telefonen indeholder delikate komponenter, så sørg for at limen er varmt og let at løsne. Ellers kan du skade telefonen.

Den bløde knap og hjemknappens fladkabler er placeret nederst i telefonen. Glem ikke at disse kabler let kan blive ødelagt, hvis du skubber plekteret for langt ind.

Skub enden af plekteret over skærmens nederste kant for at fjerne det tilbageværende klæbemiddel.

Vrid plekteret for at løsne glasset fra telefonen.

Hvis det er vanskeligt at tage frontpanelet af, skal du sandsynligvis skære lidt mere i limen.

Hvis der fortsat er problemer med at fjerne frontpanelet, kan du prøve at fjerne limen fra kabelet til soft-knappen.

Disse kabler er tynde og bliver let beskadiget. Det er derfor vigtigt, at du kun skraber limen forsigtigt af, og ikke klipper.

Skub plekteret under skærmens knapikoner og løft knappens kabler fra indersiden af frontpanelet.

Løft, men fjern ikke hjemknappens del af skærmenheden.

Frontpanelet må ikke tages helt af. Det er fortsat fastgjort til telefonen med en kontakt.

Hvis du planlægger at bruge hjemknappens flexkabel igen, skal du passe på ikke at skære kabelet fra hjemknappen. Limen kan rive kabelet og hjemknappen fra hinanden. Hvis det sker, vil hjemknappen fortsat fungere, men ikke fingeraftrykslæseren.

Løft frontpanel-kabelet ud af kontakten på hovedkortet med den skarpe ende af en spudger.

Tag frontpanelet af telefonen.

Fjern de ti 3.4 mm Phillips-skruer på skærmsiden af midterrammen.

Der er tre skruer på batterisiden af midterrammen. Drej telefonen og fjern dem.

To 4,4 mm skruer i nærheden af USB-porten

En 4,4 mm Phillips-skrue

Flyt plaståbningsværktøjet langs den venstre indvendige side af den indre ramme. På denne måde åbner du de tre hvide plastklemmer.

Midterrammen består af to halvdele, som sidder rundt om hovedkortet.

Træk den sølvfarvede rings langsider forsigtigt ud fra telefonen for at adskille midterrammens to halvdele.

Det kan være lettere at presse ind fra siden af batterirummet, men vær forsigtig så du ikke bøjer den indvendige halvdel af midterrammen. Hovedkortet er monteret på denne.

Gør det samme på højre side af rammen - træk siderne væk fra den indvendige del af midterrammen.

Løft alle eventuelle tilbageværende hjørner ud af rammen med et plaståbningsværktøj.

Tag den indvendige midterramme / hovedkort forsigtigt ud af den hvide indvendige midterramme.

Skub toppen af en spudger forsigtigt ind under antennekabelet.

Løft spudgeren forsigtigt op for at fjerne antennekoblingen fra kontakten på hovedkortet.

Fjern ikke kameraenden af hovedkortet fra midterrammen - bare træk det op. Dette vil give dig adgang til kontakterne på bagsiden.

Fjern ikke hovedkortet helt. Det er stadig fastgjort til den indvendige midterramme via datterkortkontaktens Micro-USB-port.

Løft koblingen til datterkortet ud af kontakten på hovedkortet ved hjælp af den flade ende af en spudger.

Tag koblingen til frontkameraet ud af kontakten på hovedkortet ved hjælp af den flade enden af en spudger.

Fjern frontkameraet fra hovedkortet.

Løft koblingen til bagkameraet ud af kontakten på hovedkortet med den flade enden af en spudger.

Fjern bagkameraet fra hovedkortet.

Der findes "soft button"-båndkabler fastgjort til Micro-USB-port-datterkortet. Disse båndkabler må løsnes fra den indvendige ramme.

Løsn kablerne fra den indvendige ramme med den flade enden af en spudger.

Drej midterrammen/hovedkortet.

Fjern 2,5 mm Phillips-skruen som fastgør datterkortet til midterrammen.

Sæt den flade ende af en spudger mellem datterkortkabelet og den indvendige midterrammen for at fjerne limen, som er der.

Roter midterrammen / hovedkortet og tryk derefter spudgeren ind igen mellem datterkortet og den indvendige midterramme.

For at fjerne tilbageværende limrester, skal du dreje spudgeren.

Fjern datterkortet fra den indvendige midterramme.
