Samsung Galaxy S4 Moederbord vervangen

Gebruik een plastic openingstool, of uw nagel, om via de uitsparing aan de linkerkant van de camera, naast de power knop, de achterkant los te maken.

Til de achterkant omhoog, bij de hoek die het dichtst bij de uitsparing zit, en verwijder deze van de telefoon.

Gebruik het platte uiteinde van een spudger, of uw nagel, om de microSD kaart iets dieper in de sleuf te duwen totdat u een klik hoort.

Na de klik, kunt u de kaart verwijderen van de sleuf.

Verwijder de microSD kaart.

Om de microSD kaart te plaatsen, dient u deze in de sleuf te schuiven totdat het vastklikt.

Plaats een plastic openingstool, of uw vinger, in de uitsparing van het batterijcompartiment en til de batterij omhoog.

Verwijder de batterij van de telefoon.

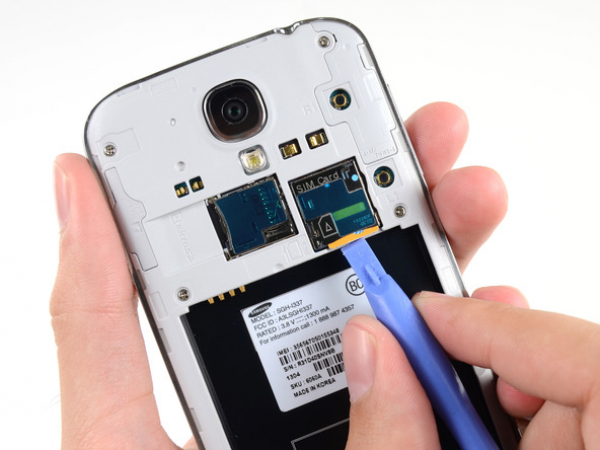

Gebruik een plastic openingstool, of uw nagel, om de SIM kaart iets dieper in de sleuf te schuiven totdat u een klik hoort.

Na de klik, maakt u de kaart los van de sleuf.

Verwijder de SIM kaart.

Om de microSD kaart te plaatsen, dient u deze in de sleuf te schuiven totdat het vastklikt.

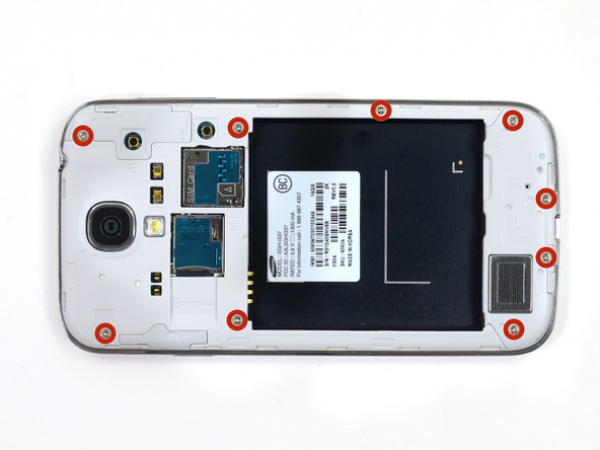

Verwijder de negen 4,0 mm Phillips # 00 schroeven waarmee de middenbehuizing aan het scherm vastzit.

De middenframe is aan het scherm bevestigd met een aantal plastic klammetjes achter de verchroomde rand van de middenbehuizing. De volgende stappen leiden u door het proces om deze klammetjes los te maken en de middenbehuizing los te krijgen.

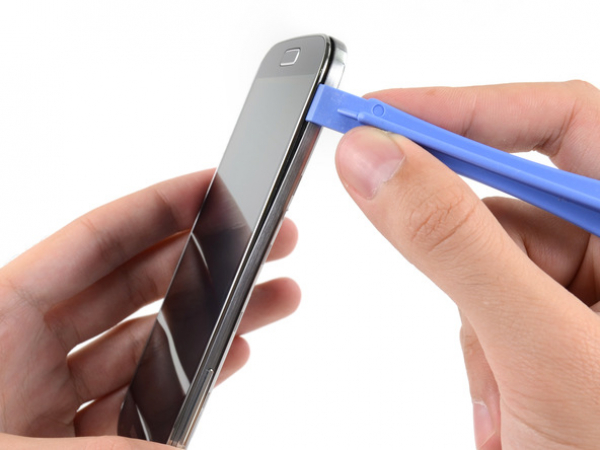

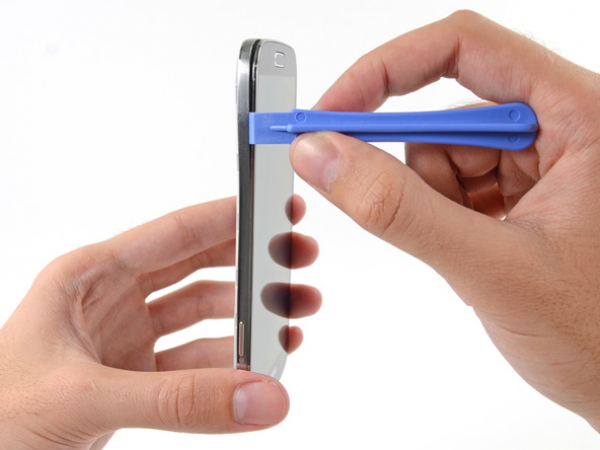

Begin met de volumeknop zijkant van de telefoon, en plaats een plastic openingstool tussen de verchroomde rand en de achterkant van het display glas.

Schuif de openingstool langs de rand, om de plastic klemmetjes los te maken.

Wees erg voorzichtig bij het loswrikken en oefen net genoeg kracht uit om de plastic klemmetjes los te maken - er zijn meerdere dunne punten in de rand van de middenbehuizing die kunnen scheuren indien te ver gebogen.

Ga op dezelfde wijze door met het losmaken van klemmetjes langs de hoek van de telefoon.

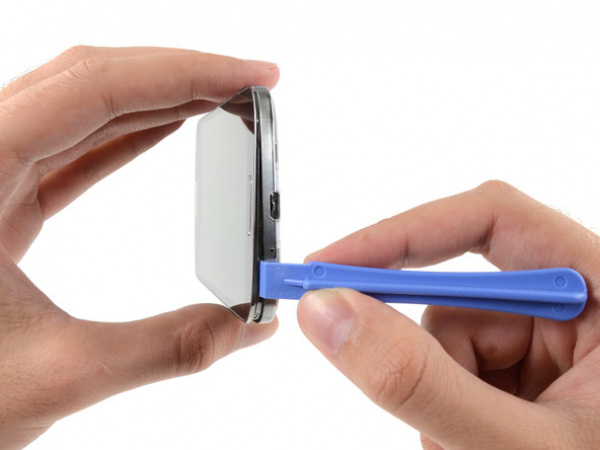

Schuif uw openingstool langs de rand tussen de middenbehuizing en het scherm richting de onderkant van het apparaat, om meer plastic klemmetjes los te maken.

Ga op dezelfde wijze door met het losmaken van klemmetjes langs de hoek, richting de power knop.

Schuif de openingstool langs de rand.

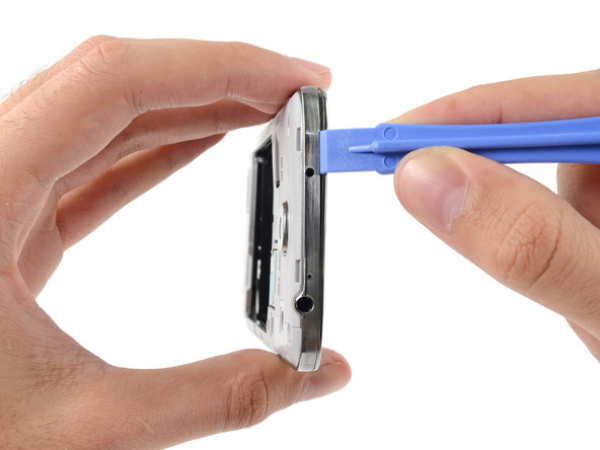

Blijf de openingstool doorschuiven totdat u weer bij de bovenkant van de telefoon komt, om de laatste klemmetjes en de middenbehuizing van het scherm los te maken.

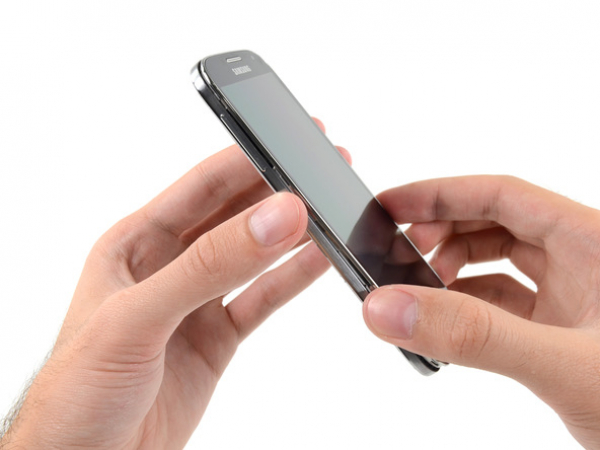

Op dit punt kunt u uw plastic openingstool weer langs het gehele apparaat schuiven, om ervoor te zorgen dat u alle plastic klemmetjes hebt losgemaakt.

Verwijder de middenbehuizing van het scherm.

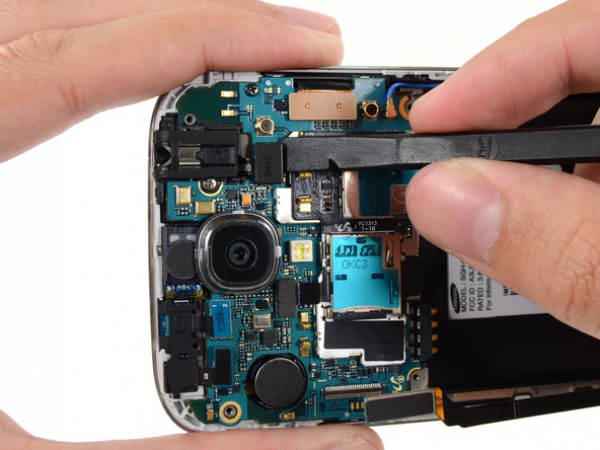

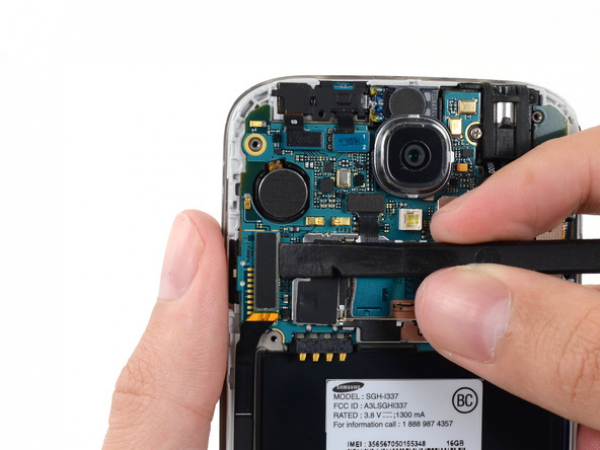

Gebruik het platte uiteinde van een spudger om de USB connector los te maken.

Ontkoppel de camera kabel connector voor aansluiting van de camera die aan de voorkant zit.

Ontkoppel de luidspreker kabel connector voor aansluiting van het oorstuk.

Ontkoppel de koptelefoonaansluiting kabel connector.

Ontkoppel de scherm / digitizer kabel connector.

Ontkoppel de antennekabel connector.

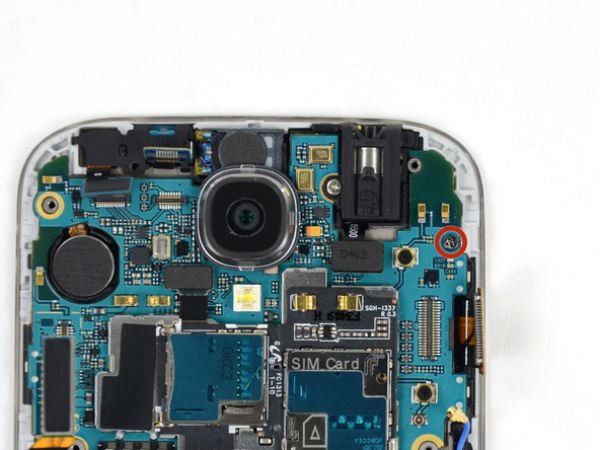

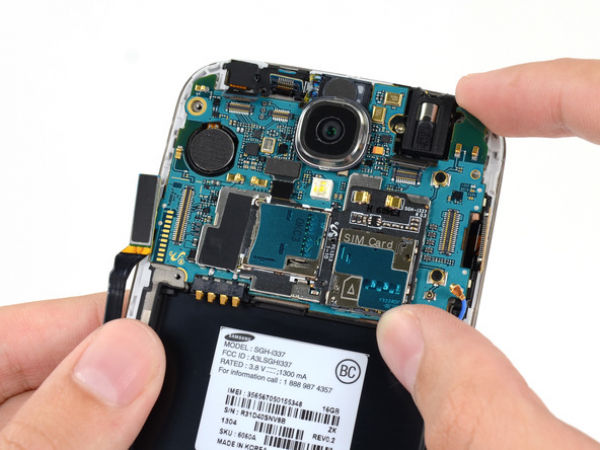

Verwijder de 2.4 mm Phillips # 00 schroef van het moederbord.

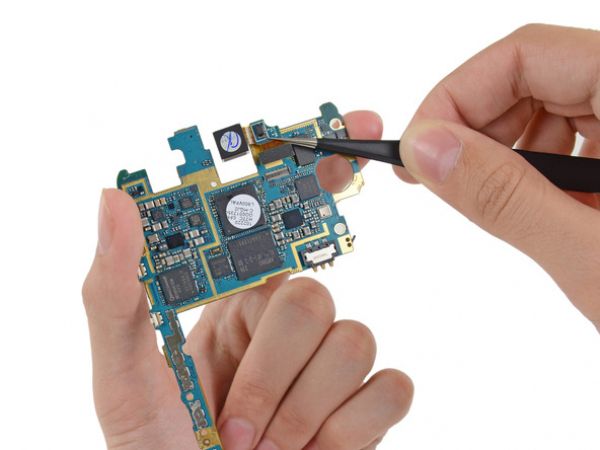

Verwijder voorzichtig het moederbord.

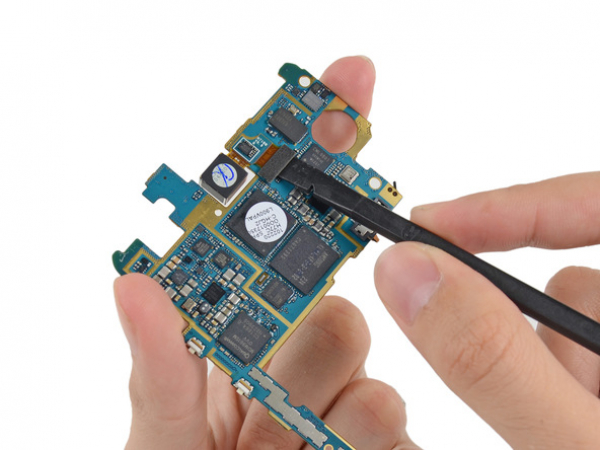

Houd het moederbord bi de rand vast om beschadiging te voorkomen. Wees voorzichtig dat het niet blijft haken aan de kabels wanneer u het losmaakt van het scherm.
