Samsung Galaxy S5 camera aan de achterkant vervangen

Duw een plastic opener of je nagel in de opening links van de camera aan de achterkant.

Wrik voorzichtig en draai de backcover om het te verwijderen van de achterkant van de telefoon.

Plaats je nagel of plastic openingstool in de uitsparing in de rechter benedenhoek van de accu en til het omhoog.

Verwijder de batterij uit de telefoon.

Gebruik je vingertop om de microSD kaart uit zijn sleuf te trekken.

Verwijder de microSD kaart uit de telefoon.

Verwijder de SIM kaart op dezelfde manier waarop je de microSD kaart hebt verwijderd in de vorige stap.

Gebruik een plastic openingstool om de plastic middenbehuizing connector paneel omhoog te wrikken.

Verwijder het connector paneel met een pincet.

In het geval dat er niet genoeg lijm is om het paneel weer te monteren, gebruik een kleine hoeveelheid dubbele plakband.

Gebruik de scherpe punt van een spudger om de home-knop kabelaansluiting omhoog te wrikken uit zijn houder.

In de volgende stappen moet je een iOpener gebruiken om de lijm te verwarmen waarmee het beeldscherm op de rest van je telefoon vastzit. Op deze manier kun je het scherm van je apparaat veiliger en gemakkelijker verwijderen. Vergeet niet om je magnetron schoon te maken voordat je de iOpener erin zet en zorg ervoor dat de iOpener ook schoon is. Verwarm de iOpener slechts één minuut op de hoogste vermogensinstelling. Wanneer het afkoelt, verwarm het nog een minuut. Wees voorzichtig dat de iOpener niet oververhit, en wacht ten minste twee minuten voordat je het weer verwarmt. Wanneer je de iOpener uit de magnetron haalt, houd het op zijn label of een hoek.

Plaats de iOpener aan de linkerkant van de telefoon ten minste 90 seconden.

Verwarm de iOpener, en herhaal de procedure voor de rechterkant van de telefoon.

In de volgende stappen moet je een plectrum gebruiken om de lijm te verwijderen waarmee het frontpaneel glas vastzit. Volg de instructies en wrik alleen volgens de handleiding. Als je enige weerstand ondervindt, gebruik weer de iOpener en probeer het opnieuw.

Duw de rand van een plectrum onder de onderste rechterzijde van het front glas.

Beweeg een plectrum langs de rechterkant van het scherm.

Schuif een plectrum voorzichtig rond de hoek van de telefoon en stop naast de spreker, gelegen aan de bovenkant van de telefoon.

Er is een kleine hoeveelheid lijm boven de oortelefoon luidspreker waarmee de bovenkant van de telefoon vastgelijmd is.

Schuif een plectrum langs de bovenkant van de luidspreker en zorg ervoor dat je de interne componenten niet beschadigd.

Schuif een plectrum langs de bovenkant van de telefoon. Wees uiterst voorzichtig om een plectrum niet te diep in te duwen.

Schuif een plectrum zorgvuldig rond de linkerbovenhoek.

Als je enige weerstand ondervindt, gebruik weer de iOpener aan de linkerkant van de telefoon en probeer het opnieuw.

Beweeg een plectrum langs de linkerkant van de telefoon. Stop zodra je tot de linker benedenhoek komt.

Zorg ervoor dat een plectrum goed is geplaatst en schuif dit vervolgens naar de linker benedenhoek van de telefoon.

In de volgende stap, moet je de iOpener plaatsen over de home-knop van je telefoon. Op deze manier zal je voorkomen dat een plectrum uitglijdt.

Plaats de verwarmde iOpener over het onderste deel van het beeldscherm.

Dit deel van de telefoon omvat delicate componenten, dus zorg ervoor dat de lijm warm is en eenvoudig los te maken. Anders kan je de telefoon beschadigen.

De soft-knop en home-knop lint kabels bevinden zich aan de onderkant van de telefoon.

Vergeet niet dat deze kabels gemakkelijk kunnen worden beschadigd in het geval dat je een plectrum te diep duwt.

Beweeg het einde van een plectrum langs de onderrand van het scherm om de resterende lijm te verwijderen.

Je moet een plectrum draaien om het glas los te maken van de telefoon.

In het geval dat je het moeilijk vindt om het frontpaneel te verwijderen, snijd de lijm een beetje meer.

Als het front paneel niet met gemak losgemaakt kan worden, moet je de lijm op de soft-knop kabel verwijderen.

Vergeet niet dat deze kabels dun zijn en gemakkelijk kunnen worden beschadigd. Dit is de reden waarom je ervoor moet zorgen dat ze alleen afgepeld worden van het assemblage, en niet gesneden.

Duw een plectrum onder de zachte-knop icoontjes op het scherm en til de knop kabels van de binnenkant van het frontpaneel.

Til het home-knop deel (maar niet helemaal verwijderen) van het scherm.

Het frontpaneel moet je niet volledig verwijderen, want het is nog steeds verbonden aan je telefoon door een connector.

Als je van plan bent om de home-knop flex kabel weer te gebruiken, zorg ervoor dat je de kabel niet snijdt van de home-knop. De lijm kan de kabel en de home-knop van elkaar scheiden. Als dit gebeurt, zal de home-knop nog steeds werken, maar de vingerafdruk scanner niet.

Verwijder de frontpaneel kabelconnector uit de aansluiting op het moederbord met de scherpe punt van een spudger.

Verwijder het frontpaneel van de telefoon.

Verwijder de tien 3,4 mm Phillips #000 schroeven van de display kant van de middenbehuizing.

Verwijder de drie schroeven op de batterij kant van de middenbehuizing:

Twee 4,4 mm schroeven naast de USB-poort

Een 4.4 mm Phillips schroef

Beweeg de plastic opener langs de linker binnenzijde van de middenbehuizing. Op deze manier kun je de drie witte plastic klemmetjes scheiden.

De middenbehuizing bestaat uit twee helften die rond het moederbord zitten.

Trek voorzichtig de lange zijden van de zilveren ring ver van de telefoon om de twee helften van de middenbehuizing te scheiden.

Het kan nuttig zijn om voorzichtig te duwen vanaf de binnenkant van het batterijcompartiment, maar wees voorzichtig om het interieur van de middenbehuizing niet te buigen, omdat het moederbord op deze is gemonteerd.

Doe hetzelfde aan de rechterkant van de ring - trek de zijkanten weg van het binnenste deel van de middenbehuizing.

Til de resterende hoeken van de ring met een plastic opener.

Verwijder de binnenste middenbehuizing / het moederbord voorzichtig van de witte binnenste middenbehuizing.

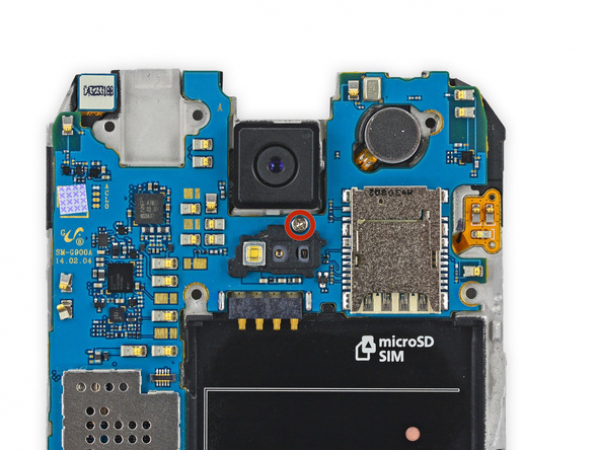

Verwijder de 3.0 Phillips #000 schroef waarmee het moederbord aan de middenbehuizing vast zit.

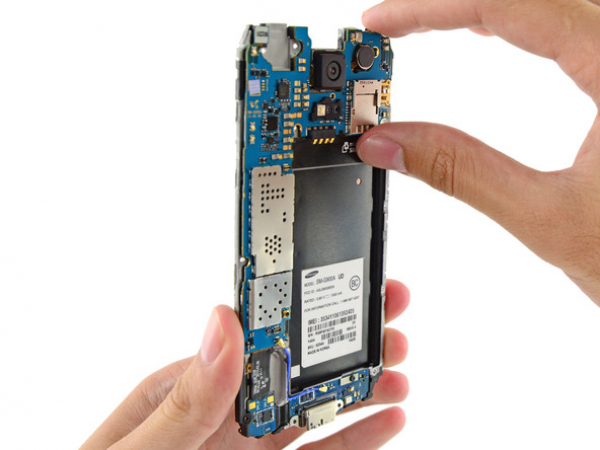

Trek het moederbord weg, maar verwijder het niet helemaal, van de middenbehuizing om de toegang tot de aansluitingen aan de achterkant mogelijk te maken.

Probeer het moederbord niet volledig te verwijderen want het is nog steeds verbonden aan de middenbehuizing door de microUSB-poort dochterbord connector.

Leg het moederbord op een schone vlakke ondergrond en houd de middenbehuizing met één hand vast, terwijl je andere hand vrij blijft om te werken op de moederbord assemblage.

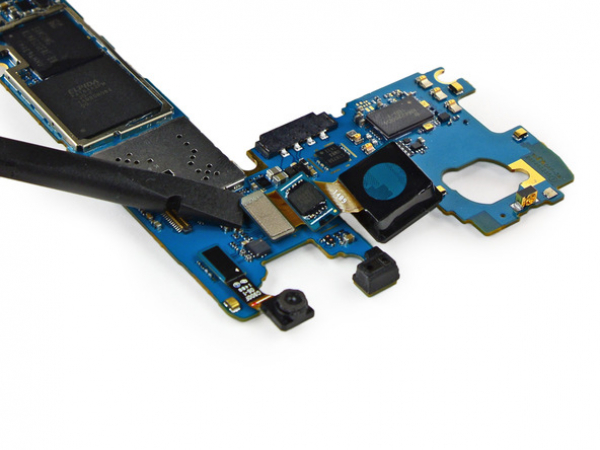

Gebruik het platte uiteinde van een spudger om de connector van de camera aan de achterkant los te koppelen van de aansluiting op het moederbord.

Verwijder de camera aan de achterkant van het moederbord met behulp van een pincet.
